راهنمای عملی نصب و نگهداری سنسورهای ابزار دقیق صنعتی
مقدمه: چرا سنسور خوب، بد نصب میشود و بد کار میکند؟
چند بار پیش آمده که یک ترانسمیتر فشار برند مطرح، در سرویس بخار داغ، هر چند روز یکبار نوسان بدهد و آخرش هم تیر خلاص را با یک تریپ غیرضروری به واحد بزند؟ یا RTD یاتاقان توربین گاز روی 110°C گیر کند و تیم بهرهبرداری بین «تعویض سنسور» و «ادامه سرویس» مردد بماند؟ مسئله اغلب خود سنسور نیست؛ نصب، سیمکشی، شرایط فرآیند و نگهداری تعیینکنندهاند. این راهنمای عملی، نتیجه سالها کار میدانی در نیروگاههای گازی و بخار ایران است؛ گامبهگام توضیح میدهد چطور سنسورهای ابزار دقیق صنعتی را اصولی نصب و نگهداری کنیم تا سیگنال قابلاعتماد به DCS برسد و از تریپهای بیمورد جلوگیری شود.
تمرکز ما روی سنسورهای پرتکرار نیروگاهی و صنایع فرایندی است: فشار و DP (سطح، فلو)، دما (ترموکوپل/RTD)، فلو (اوریفیس/ونچوری/وانکون/مگنتیک/اولتراسونیک)، سطح (DP، راداری، دیسپلیسر)، ارتعاش و آنالایزرهای پایه (اکسیژن دودکش).

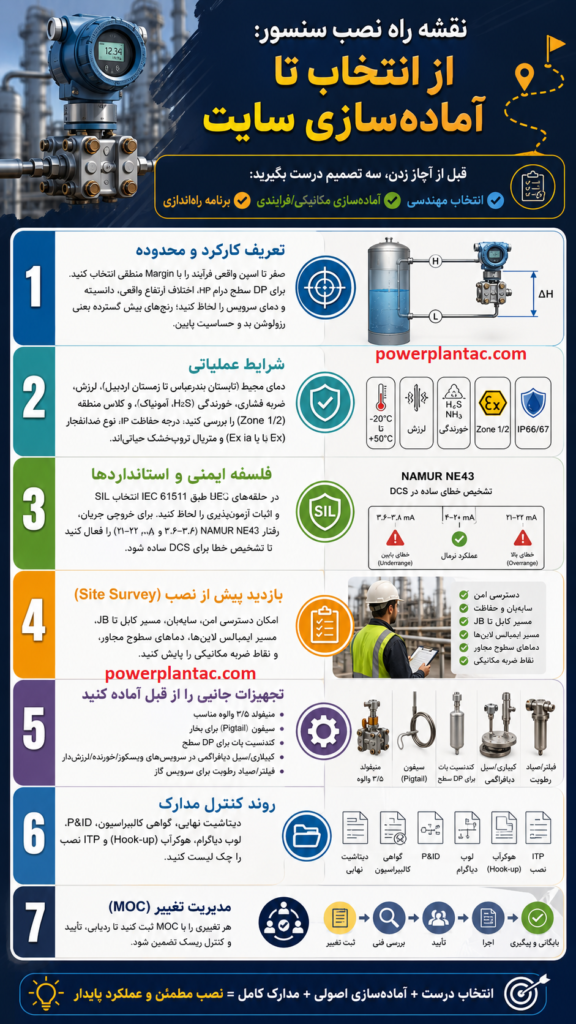

نقشه راه نصب سنسور: از انتخاب تا آمادهسازی سایت
قبل از آچار زدن، سه تصمیم درست بگیرید: انتخاب مهندسی، آمادهسازی مکانیکی/فرایندی، و برنامه راهاندازی.
- تعریف کارکرد و محدوده: صفر تا اسپن واقعی فرآیند را با Margin منطقی انتخاب کنید. برای DP سطح درام HP، اختلاف ارتفاع واقعی، دانسیته و دمای سرویس را لحاظ کنید؛ رنجهای بیشگسترده یعنی رزولوشن بد و حساسیت پایین.
- شرایط عملیاتی: دمای محیط (تابستان بندرعباس تا زمستان اردبیل)، لرزش، ضربه فشاری، خورندگی (H2S، آمونیاک)، و کلاس منطقه (Zone 1/2) را بررسی کنید. درجه حفاظت IP، نوع ضدانفجار (Ex d یا Ex ia) و متریال تروبخشک حیاتیاند.
- فلسفه ایمنی و استانداردها: در حلقههای SIS طبق IEC 61511 انتخاب SIL و اثبات آزمونپذیری را لحاظ کنید. برای خروجی جریان، رفتار NAMUR NE43 (۳٫۶–۳٫۸ و ۲۱–۲۲ mA) را فعال کنید تا تشخیص خطا برای DCS ساده شود.
- بازدید پیش از نصب (Site Survey): امکان دسترسی امن، سایهبان، مسیر کابل تا JB، مسیر ایمپالس لاینها، دماهای سطوح مجاور، و نقاط ضربه مکانیکی را پایش کنید.
- تجهیزات جانبی را از قبل آماده کنید: منیفولد ۳/۵ والوه مناسب، سیفون (Pigtail) برای بخار، کندنسیت پات برای DP سطح، کپیلاری/سیل دیافراگمی در سرویسهای ویسکوز/خورنده/لرزشدار، فیلتر/صیاد رطوبت برای سرویس گاز.
- روند کنترل مدارک: دیتاشیت نهایی، گواهی کالیبراسیون، P&ID، لوپ دیاگرام، هوکرآپ (Hook-up) و ITP نصب را چک لیست کنید. هر تغییری را با MOC ثبت کنید.
مثال میدانی: در یک HRSG کرمان، DP سطح درام HP با اسپن 0–1000 mbar انتخاب شده بود، اما اختلاف ارتفاع نازلها و دانسیته واقعی بخار-آب باعث میشد صفر دستگاه 70 mbar Offset بخورد. با اصلاح H و چگالی در پارامترهای ترانسمیتر و تنظیم کندنسیت پاتها، پرش سطح 30% به 5% کاهش یافت و آلارم Low-Level حذف شد.
نصب مکانیکی سنسورها: قوانینی که سیگنال شما را نجات میدهند
نصب غلط، منبع اصلی خطاست. این اصول پایه را جدی بگیرید:
- فشار/DP:
- منیفولد ۳/۵ والوه را در نزدیکترین نقطه به فرآیند نصب کنید. جهتگیری شیرها باید اجازه هواگیری/تخلیه امن بدهد.
- برای بخار اشباع/فوقگرم: سیفون یا کندنسیت پات الزامی است. هر دو لِگ پر از کندانس با ارتفاع برابر؛ اختلاف ارتفاع را دقیق اندازهگیری و در Zero Suppression/Elevation اعمال کنید.
- برای مایعات: ترانسمیتر زیر خط فرایند، برای گازها: بالای خط؛ این کار از جدایش فاز و هوای گیر افتاده جلوگیری میکند.
- شیب ایمپالس لاینها حداقل 1:10 رو به سنسور (مایعات) یا رو به فرآیند (گازها). از تلههای U شکل و طولهای بیدلیل بپرهیزید.
- در سرویسهای لرزان (Discharge GT، Suction کمپرسور): از Bracket محکم و در صورت لزوم Remote Seal استفاده کنید.
- دما (RTD/TC):
- چاهک (Thermowell) را طبق سرعت سیال و دما انتخاب کنید؛ طول غوطهوری حداقل 7 برابر قطر داخلی چاهک یا حداقل یکسوم قطر لوله. Vortex shedding را با پروفایل مناسب یا 45° نصب کاهش دهید.
- حداقل 5 برابر قطر لوله فاصله از سرجها، تزریق مواد شیمیایی و زانوییهای تند را رعایت کنید.
- برای یاتاقانها: تماس صحیح RTD با آستری، گریس مناسب و محدود کردن شعاع خمش کابل MI به بیش از 6–10 برابر قطر.
- فلو:
- اوریفیس/ونتوری/وانکون: طولهای مستقیم ورودی/خروجی را طبق استاندارد (معمولاً 10D–20D ورودی و 5D خروجی) تامین کنید؛ اگر ندارید، از اصلاحکننده جریان استفاده کنید.
- ترانسمیتر DP را با پالسلاینهای تمیز و با درین/ونت مناسب نصب کنید. برای بخار، کندنسیت پاتهای همتراز را فراموش نکنید.
- فلومتر مغناطیسی: همیشه پر بودن لوله، اتصال زمین فرآیندی، و عدم حضور میدانهای الکترومغناطیسی قوی در نزدیکی اینورترها را کنترل کنید.
- سطح:
- DP سطح مخزن تحت فشار: ارتفاع مرجع، دانسیته، و وجود گاز پوشش را دقیق وارد کنید. برای دماهای متغیر، کامپنسیشن دما/دانسیته را فعال کنید.
- رادار راهنما/غیرتماسی: آنتن را از نازلهای بخار، Spray و Foam دور نگه دارید. Obstruction Mapping را راهاندازی کنید.
- آنالایزرهای پایه (O2 دودکش): مسیر نمونهبرداری کوتاه، ایزوله حرارتی، فیلتر و درین تراپ برای میعانات الزامی است.
| نوع سنسور | قواعد نصب حیاتی | خطای رایج | علائم در DCS |
|---|---|---|---|
| DP سطح درام | کندنسیت پات همتراز، لِگهای پر، اعمال Zero Suppression | پر/خالی نبودن یک لِگ | پرش سطح، آلارم کاذب LL/HL |
| RTD یاتاقان | تماس کامل، حداقل شعاع خمش کابل MI، مسیر دور از منابع EMI | خم تند و میکرودرک | جهش Steps یا ثابت ماندن در یک دما |
| ترموکوپل اگزاست GT | چاهک مناسب، عمق غوطهوری کافی، جبران اتصال سرد | سیمبندی اشتباه +/− | Offset دما و آلارم کاذب Spread |
| فلومتر اوریفیس | طول مستقیم 10–20D، تراز اوریفیس، تمیزی لبه | نشت ایمپالس لاین یا گرفتگی | افت ناگهانی یا Drift فلو |
| ترانسمیتر فشار گاز | منیفولد، فیلتر رطوبت، برکت محکم | پالسینگ کمپرسور | نوسان سریع 1–2 Hz |
Case نیروگاهی: در واحد سیکل ترکیبی یزد، ترموکوپلهای اگزاست GT پس از اورهال، با جابجایی زوج سیمها نصب شده بود. نتیجه: دمای محاسبهای TAT اشتباه و محدودیت بار 6 مگاوات. با اصلاح پلاریته در JB و فعالکردن Cold Junction واقعی در کارت I/O، مشکل برطرف شد.
سیمکشی، ارتینگ و EMC: سیگنال تمیز در محیطهای پرنویز
در کنار نصب مکانیکی، کیفیت سیمکشی و زمین مرجع سرنوشتساز است؛ مخصوصاً کنار اینورترها، ژنراتورها و باسداکتهای 11–20 کیلوولت.
- کابل و شیلد:
- سنسورهای 4–20 mA/HART: کابل زوج بههمتابیده شیلددار؛ اتصال شیلد در یک سمت (معمولاً سمت کارت DCS). از اتصال دو سر شیلد و ایجاد حلقه زمین خودداری کنید.
- RTD/TC: استفاده از کابل جفت جبرانساز صحیح برای TC و کابل چندسیمه برای RTD سه/چهارسیمه. از ادغام مشترک سیم نول یا زمین با شیلد بپرهیزید.
- تفکیک مسیر:
- حداقل 30 سانتیمتر فاصله افقی از کابلهای قدرت. در ترافهای مشترک، جداکننده فلزی و عبور عمود بر کابلهای قدرت در نقاط تقاطع.
- دور نگه داشتن کابل سیگنال از ترانسهای جریان، کلیدهای قدرت و موتورهای بزرگ.
- جعبه تقسیم و گلند:
- IP65/66 واقعی، تنفسگیر در مناطق با دنوج سرمایی/گرمایی، سیلیکاژل در مناطق مرطوب.
- گلند فلزی با اتصال زمین 360 درجه برای کابل شیلددار؛ جلوگیری از «دم خوکی» شیلد.
- ارتینگ:
- ارتینگ مرجع ابزار دقیق جدا از ارت قدرت، و اتصال در نقطه مرجع مشترک. اختلاف پتانسیل ارتها منبع نویز و جریانهای سرگردان است.
- برای فلومتر مغناطیسی، حلقههای زمین فرآیندی (Earthing Rings) روی فلنجها نصب شود.
- حفاظت در مناطق Hazardous:
- انتخاب صحیح Ex ia (ایمنی ذاتی) با موانع Zener/Isolator برای سیگنالهای آنالوگ.
- در Ex d، توجه به طول رزوه، اورینگ سالم و سفتکردن طبق گشتاور. هرگونه خراش در سطوح Flamepath خطرناک است.
درس آموخته: در یک بویلر کمکی بندر ماهشهر، نویز 50 Hz روی چند حلقه فشار باعث Hunting در کنترل دبی سوخت شده بود. با ایزولهکردن شیلد در یک سمت، جداسازی مسیر از تراف قدرت و تعویض JB غیراستاندارد، نویز به کمتر از 0.1 mA کاهش یافت.

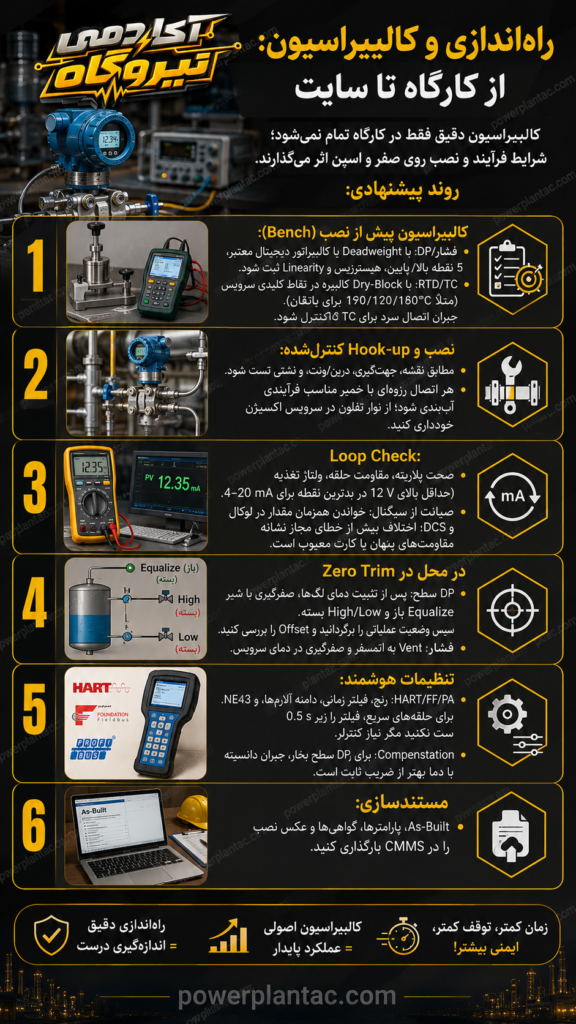

راهاندازی و کالیبراسیون: از کارگاه تا سایت
کالیبراسیون دقیق فقط در کارگاه تمام نمیشود؛ شرایط فرآیند و نصب روی صفر و اسپن اثر میگذارند. روند پیشنهادی:
- کالیبراسیون پیش از نصب (Bench):
- فشار/DP: با Deadweight یا کالیبراتور دیجیتال معتبر، 5 نقطه بالا/پایین، هیسترزیس و Linearity ثبت شود.
- RTD/TC: با Dry-Block کالیبره در نقاط کلیدی سرویس (مثلاً 80/120/160°C برای یاتاقان). جبران اتصال سرد برای TC کنترل شود.
- نصب و Hook-up کنترلشده: مطابق نقشه، جهتگیری، درین/ونت، و نشتی تست شود. هر اتصال رزوهای با خمیر مناسب فرآیندی آببندی شود؛ از نوار تفلون در سرویس اکسیژن خودداری کنید.
- Loop Check:
- صحت پلاریته، مقاومت حلقه، ولتاژ تغذیه (حداقل بالای 12 V در بدترین نقطه برای 4–20 mA).
- صیانت از سیگنال: خواندن همزمان مقدار در لوکال و DCS؛ اختلاف بیش از خطای مجاز نشانه مقاومتهای پنهان یا کارت معیوب است.
- Zero Trim در محل:
- DP سطح: پس از تثبیت دمای لِگها، صفرگیری با شیر Equalize باز و High/Low بسته. سپس وضعیت عملیاتی را برگردانید و Offset را بررسی کنید.
- فشار: Vent به اتمسفر و صفرگیری در دمای سرویس.
- تنظیمات هوشمند:
- HART/FF/PA: رنج، فیلتر زمانی، دامنه آلارمها، و NE43. برای حلقههای سریع، فیلتر را زیر 0.5 s ست نکنید مگر نیاز کنترلر.
- Compensation: برای DP سطح بخار، جبران دانسیته با دما بهتر از ضریب ثابت است.
- مستندسازی: As-Built، پارامترها، گواهیها و عکس نصب را در CMMS بارگذاری کنید.
Case: در واحد بخار نیروگاه نکا، پس از تعویض ترانسمیتر فشار سوخت، تیم بدون Loop Check به بهرهبرداری تحویل داد. مقاومت اضافی یک ترمینال زنگزده باعث شد 20 mA به 19.2 mA برسد و محدودیت بار اعمال شود. با پاکسازی ترمینال و اندازهگیری ولتاژ تغذیه، سیگنال به حالت نرمال بازگشت.
نگهداری پیشگیرانه و پایش وضعیت: برنامهای که واقعا کار میکند
برنامه PM باید ریشه در Criticality و شرایط محیط داشته باشد. یک برنامه حداقلی ولی کارآمد:
- بازدید ماهانه بصری:
- نشتی، زنگزدگی، شل شدن براکت، وضعیت گلند و آببندی، سلامت کابلها.
- برای بخار: دمای سیفونها و کندنسیت پاتها با ترمومتر IR بررسی شود؛ اختلاف غیرعادی یعنی پر/خالی نبودن لِگ.
- تمیزکاری فصلی:
- پاکسازی فیلتر نمونهبرداری آنالایزرها، Blow-out ایمپالسلاینها در سرویسهای کثیف (Fuel Gas حاوی مایعات).
- تعویض خشککن در JB های مرطوب، کنترل نفوذ آب پس از باران/شستشو.
- کالیبراسیون دورهای مبتنی بر ریسک:
- حلقههای SIS و کریتیکال: 6–12 ماه.
- حلقههای کنترلی غیرایمنی: 12–24 ماه بسته به Drift.
- RTD یاتاقان: فقط صحتسنجی با مرجع یا مقایسه Cross بین سنسورهای موازی.
- پایش سلامت آنلاین:
- تحلیل روند سیگنال: نویز RMS، نرخ تغییر، پرشهای Step. وجود Clamp در 3.8 یا 21 mA را بهعنوان Fault ثبت و بررسی کنید.
- دادههای ثانویه HART (دما، سنجه سلامت) را در DCS یا Asset Management مانیتور کنید.
| دسته سنسور | فاصله کالیبراسیون پیشنهادی | نکته کلیدی نگهداری |
|---|---|---|
| DP سطح درام/فلو | 6–12 ماه | کنترل پر بودن لِگها، عایقکاری ایمپالسلاین در زمستان |
| ترانسمیتر فشار سوخت/هوای احتراق | 12 ماه | فیلتر رطوبت/غبار، مهار لرزش |
| RTD/TC فرآیندی | 18–24 ماه | بازبینی چاهک، سفتی اتصالات، آزمون نقطهای با Dry-Block در توقف |
| فلومتر مغناطیسی | 12–24 ماه | تایید Zero-Flow، بررسی اتصال زمین فرآیندی |
| رادار سطح | 12 ماه | پاکسازی آنتن از رسوب/کندانس، بهروزرسانی Mapping |
تجربه زمستانی: در همدان، چند DP لاین بخار با عایقکاری ناقص یخ زدند و صفر سنسورها Drift کرد. با عایقکاری مجدد، Heat Tracing مناسب و تخلیه منظم درینها، مشکل فصل بعد تکرار نشد.

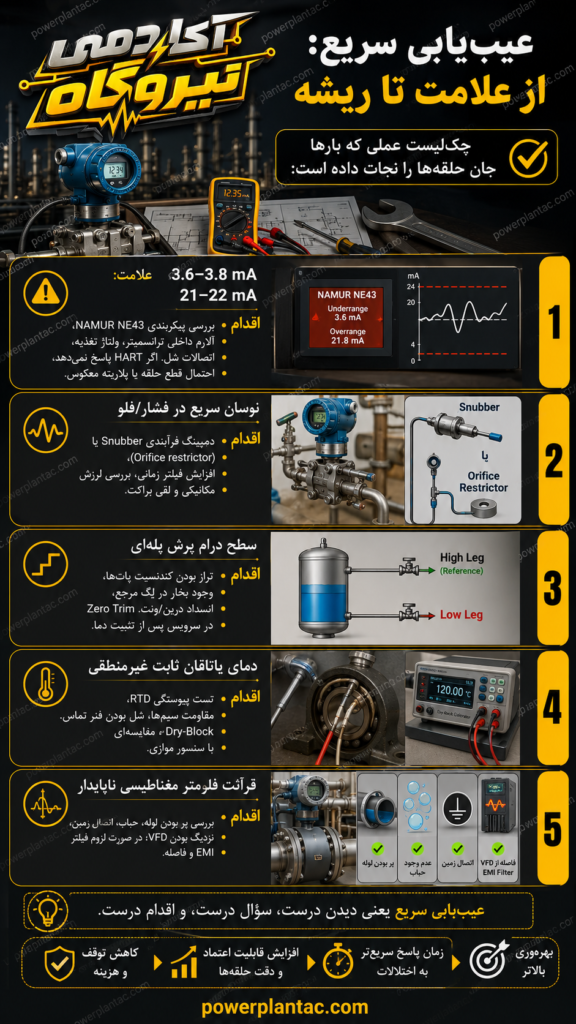

عیبیابی سریع: از علامت تا ریشه
چکلیست عملی که بارها جان حلقهها را نجات داده است:
- علامت: خروجی 3.6–3.8 mA یا 21–22 mA
- اقدام: بررسی پیکربندی NAMUR NE43، آلارم داخلی ترانسمیتر، ولتاژ تغذیه، اتصالات شل. اگر HART پاسخ نمیدهد، احتمال قطع حلقه یا پلاریته معکوس.
- علامت: نوسان سریع در فشار/فلو
- اقدام: دمپینگ فرآیندی (Snubber یا Orifice restrictor)، افزایش فیلتر زمانی، بررسی لرزش مکانیکی و لقی براکت.
- علامت: سطح درام پرش پلهای
- اقدام: تراز بودن کندنسیت پاتها، وجود بخار در لِگ مرجع، انسداد درین/ونت. Zero Trim در سرویس پس از تثبیت دما.
- علامت: دمای یاتاقان ثابت غیرمنطقی
- اقدام: تست پیوستگی RTD، مقاومت سیمها، شل بودن فنر تماس. Dry-Block مقایسهای با سنسور موازی.
- علامت: قرائت فلومتر مغناطیسی ناپایدار
- اقدام: بررسی پر بودن لوله، حباب، اتصال زمین، نزدیک بودن VFD؛ در صورت لزوم فیلتر EMI و فاصله.
Case واقعی: در یک پالایشگاه، سطح مخزن آمین با رادار غیرتماسی بهصورت دورهای Drop میکرد. علت: تشکیل Foam و انعکاس کاذب. با فعالسازی الگوریتم ضدکف و نصب پایپ گاید داخلی، سیگنال پایدار شد.
اشتباهات رایج مهندسان و اپراتورها (و راه دوری از آنها)
- نادیده گرفتن دانسیته و دمای واقعی: استفاده از مقادیر کاتالوگی برای بخار و مایعات باعث خطای بزرگ صفر/اسپن میشود. داده واقعی فرآیند را در پارامترهای جبران وارد کنید.
- Loop Check روی کاغذ: صرف دیدن 4–20 mA در DCS کافی نیست. همخوانی لوکال-DCS، تست آلارمها و عملکرد منطق ESD الزامی است.
- ترکیب شیلد و ارت: بستن دو سر شیلد و اتصال به ارت در چند نقطه، حلقههای زمین و نویز جدی ایجاد میکند.
- نصب Thermowell کوتاه: پاسخ کند و Bias دمایی، مخصوصاً در لاینهای پرسرعت. محاسبه Wake Frequency را برای سرویسهای بحرانی انجام دهید.
- بیتوجهی به Heat Tracing و عایق: در غرب/شمال کشور گرفتگی ایمپالسلاین در زمستان شایع است. برنامه پایش پیشفصل سرما داشته باشید.
- تنظیم فیلتر زمانی نامناسب: فیلتر صفر یا خیلی زیاد، یا نویز میدهد یا تاخیر خطرناک. با رفتار حلقه کنترل هماهنگ کنید.
- Overtightening در Ex d: سفتکاری بیش از حد و آسیب Flamepath. از گشتاورسنج استفاده کنید.
نمونههای میدانی کوتاه از ایران
- نیروگاه سیکل ترکیبی خراسان: فلومتر اوریفیس گاز بهدلیل عدم تامین 10D ورودی، 6% خطای پایدار داشت. با نصب جریانساز (Flow Conditioner) و Re-range ترانسمیتر، خطا به زیر 1.5% رسید.
- پتروشیمی ماهشهر: ترانسمیتر فشار هیدروژن بهدلیل نفوذ H2 از متریال دیافراگم Drift داشت. با تعویض به آلیاژ سازگار و افزایش دفعات کالیبراسیون، پایداری بهبود یافت.
- نیروگاه بخاری فارس: RTD های سنجش دمای آب تغذیه در نازل نزدیک تزریق فسفات نصب شده بود؛ نویز دمایی و کنترل ناپایدار. با جابجایی 8D پاییندست، سیگنال تمیز شد.
چکلیست گامبهگام نصب ایمن و استاندارد
- ایمنی و PTW:
- ایزولاسیون، قفل و تگ، گازسنجی در Zone، تخلیه فشار و دما. PPE کامل.
- تجهیزات و ابزار:
- منیفولد مناسب، سیفون/کندنسیت پات، آچار ترکمتر، کالیبراتور مرجع، HART Communicator، گلند مناسب Ex/Non-Ex.
- نصب مکانیکی:
- جهتگیری صحیح، شیب خطوط، درین/ونت، عایق و Heat Tracing در صورت نیاز.
- سیمکشی:
- مسیر تفکیکشده، شیلد تکنقطه، تست مقاومت عایقی، سفتکاری گلند.
- Loop Check و تحویل:
- صحت سیگنال، آلارم NE43، منطقهای مرتبط، مستندسازی As-Built.
پرسشهای متداول
- بهترین طول مستقیم قبل از فلومتر اوریفیس در خطوط گاز نیروگاهی چقدر است؟
بسته به اختلالات بالادست، 10–20 برابر قطر لوله (D) در ورودی و حداقل 5D در خروجی توصیه میشود. پس از زانویی دوبل یا شیر کنترل، به 20–30D نزدیک شوید یا از Flow Conditioner استفاده کنید.
- چرا خروجی 4–20 mA ترانسمیتر روی 3.8 mA میماند؟
این بازه طبق NAMUR NE43 نشانه Fault است: سنسور خرابی داخلی، قطع جزئی حلقه یا ولتاژ تغذیه ناکافی. ابتدا ولتاژ دو سر ترانسمیتر، تداوم سیم، پلاریته و سپس Diagnostics داخلی را بررسی کنید.
- RTD سه سیمه بهتر است یا چهار سیمه برای یاتاقان توربین؟
چهار سیمه دقیقتر است چون مقاومت سیمها را حذف میکند، اما سه سیمه با سیمهای همطول و کارت ورودی مناسب برای بیشتر کاربردهای یاتاقان کفایت دارد. اگر طول کابل زیاد و دقت بحرانی است، 4 سیم انتخاب بهتری است.
- برای سطح درام بخار، کندنسیت پات لازم است؟
بله. برای پایدارسازی دمای سیال در ایمپالسلاین و ثابتکردن دانسیته ستون مایع. هر دو پات باید در یک تراز و با Volume یکسان نصب شوند تا Offset ایجاد نشود.
- چطور از یخزدگی ایمپالسلاین در زمستان جلوگیری کنیم؟
عایقکاری کافی، Heat Tracing، شیب مناسب برای تخلیه، Drain منظم و بررسی دمای سطحی با IR. در توقفهای طولانی، تخلیه کامل لاینها.
جمعبندی
سنسور خوب وقتی ارزش دارد که درست انتخاب، نصب، سیمکشی، کالیبره و نگهداری شود. در سرویسهای نیروگاهی، چند قاعده ساده بیشترین اثر را دارند: تراز و پر بودن لِگهای DP، چاهک درست و عمق کافی برای دما، طولهای مستقیم برای فلو، شیلدینگ تکنقطه و ارتینگ تمیز، Loop Check واقعی و مستندسازی. هرگاه سیگنال غیرمنطقی دیدید، اول به مکانیک و نصب فکر کنید، بعد به الکترونیک.
اگر در پروژه یا عملیات جاری با موردی خاکستری مواجه شدید، پرسیدن زودتر از تریپ ارزانتر است. تیم «آکادمی نیروگاه» بر اساس تجربه میدانی در نیروگاههای ایران میتواند در انتخاب، نصب و عیبیابی سنسورهای ابزار دقیق همراهتان باشد. سوالی دارید یا نیاز به چکلیست متناسب با سایت خودتان؟ با ما در تماس باشید.
