خطاهای متداول در پمپها و کمپرسورها و روشهای رفع فوری
مقدمه: چرا پمپ و کمپرسور بیشتر از توربین شما دردسر درست میکنند؟
اگر یک توقف ناخواسته در میانه پیک تابستان برایتان آشناست، احتمالاً مقصر اصلی «پمپ» یا «کمپرسور» بوده است؛ نه خود توربین. در بسیاری از نیروگاهها و پالایشگاهها، سهم عمده توقفها مربوط به تجهیزات جانبی (Balance of Plant) است و پمپها و کمپرسورها در صدر این فهرست قرار میگیرند. دلیل ساده است: این تجهیزات مستقیماً با سیالات واقعی، آلودگی، تغییرات شرایط محیطی و خطای اپراتوری/تنظیمات سروکار دارند. این مقاله دقیقاً برای همان لحظههایی نوشته شده که میخواهید بدون اتلاف وقت، خطا را تشخیص دهید و «اقدام فوری» درست انجام دهید؛ بدون آزمون و خطای هزینهبر.
در ادامه با نگاه کاملاً عملی نیروگاهی، خطاهای متداول در پمپها و کمپرسورها و روشهای رفع فوری آنها را مرور میکنیم؛ همراه با چکلیستهای کاربردی، جداول تصمیمگیری، و مثالهای واقعی از سایتهای حرارتی، سیکل ترکیبی و واحدهای گازی.

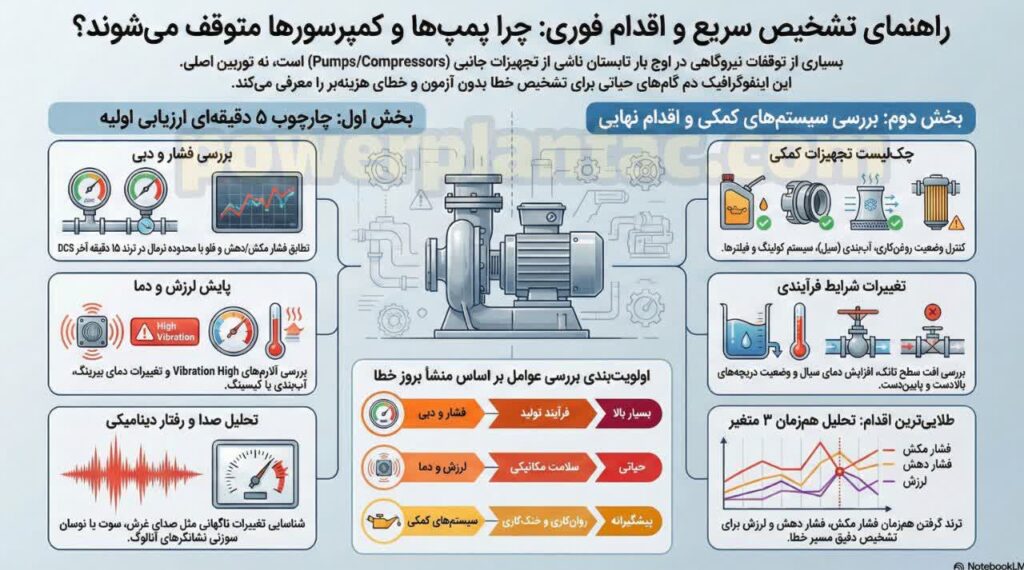

چارچوب سریع تشخیص: چه علائمی را اول ببینیم؟
قبل از رفتن سراغ جزئیات هر تجهیز، یک چارچوب ۵ دقیقهای برای ارزیابی اولیه:
- فشار و دبی: آیا فشار مکش/دهش و فلو با محدوده نرمال تطابق دارد؟ ترند ۱۵ دقیقه آخر را در DCS ببینید.
- لرزش و دما: آلارمهای Vibration High/High-High؟ دمای بیرینگ، آببندی (سیل) یا کیسینگ غیرعادی؟
- صدا و رفتار دینامیکی: تغییر ناگهانی صدا (غرش، سوت، تقتق)، نوسان سوزنی نشانگرهای آنالوگ.
- وضعیت کمکیها: روغنکاری، آببندی، کولینگ، مینیمومفلو/رِسایکل، فیلترها/استرنرها.
- تغییر شرایط فرآیندی: افت سطح تانک، افزایش دمای سیال، تغییر دریچههای بالادست/پاییندست.
پیشنهاد عملی: قبل از هر اقدام مکانیکی، حداقل سه متغیر کلیدی را همزمان ترند بگیرید (مثلاً Suction P، Discharge P، Vibration). همبستگی آنها مسیر تشخیص را کوتاه میکند
پمپهای نیروگاهی: خطاهای متداول و روشهای رفع فوری (Centrifugal و PD)
در نیروگاه بیشترین پمپهای بحرانی شامل: BFW (آب تغذیه بویلر)، CEP (کندنسیت)، پمپهای آب خنککار بسته/باز، پمپ سوخت مایع، و پمپهای شیمیایی (دوزینگ) هستند. رایجترین خطاها و اقدامات فوری:

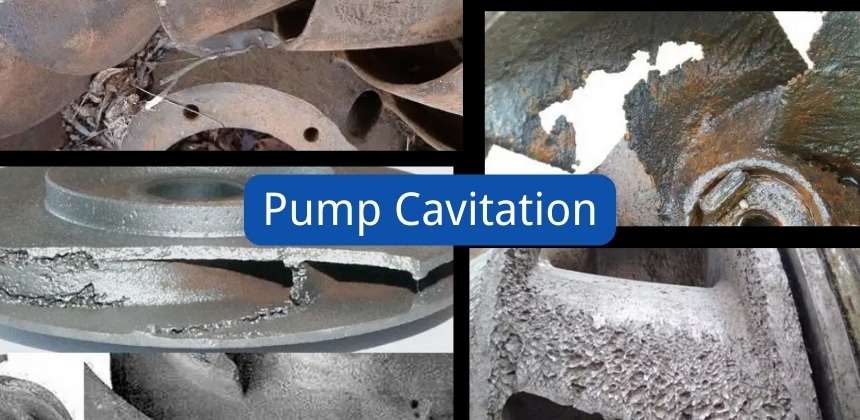

۱) کاویتاسیون (Cavitation) – دشمن پنهان عمر پمپ
علائم:
- صدای «خِرچخِرچ/ترقترق» شبیه سنگریزه در پمپ
- افت فشار دهش و نوسان دبی
- افزایش لرزش در باندهای 1x تا broadband
علتهای محتمل:
- NPSHa کمتر از NPSHr بهخاطر دمای بالا، سطح پایین مخزن، افت فشار در مسیر مکش، یا استرینر کثیف
- راهاندازی سریع بدون هواگیری یا گرمسازی (برای سیالات داغ)
اقدامات فوری (ترتیب توصیهشده):
- مینیمومفلو را باز کنید تا پمپ از ناحیه دبی بسیار کم خارج شود.
- سطح و فشار مکش را افزایش دهید یا دمای سیال را (در صورت امکان فرایندی) کاهش دهید.
- استرینر/فیلتر مکش را بررسی/تمیز کنید؛ DP across strainer را نگاه کنید.
- شیر مکش را برای بررسی باز بودن کامل تأیید کنید؛ نیمهباز ماندن شیر از خطاهای رایج شیفت است.
- در پمپهای BFW داغ: Warm-up line را طبق دستورالعمل سازنده باز کنید تا شوک حرارتی کم شود.
مثال واقعی: در واحد سیکل ترکیبی در جنوب کشور، CEP در پیک تابستان با صدای غیرعادی و افت فشار دهش مواجه شد. DP استرینر مکش 0.5 bar بالاتر از نرمال بود. با تعویض/شستشوی استرینر و افزایش سطح Hotwell، لرزش به محدوده نرمال برگشت و از تریپ BFP جلوگیری شد.

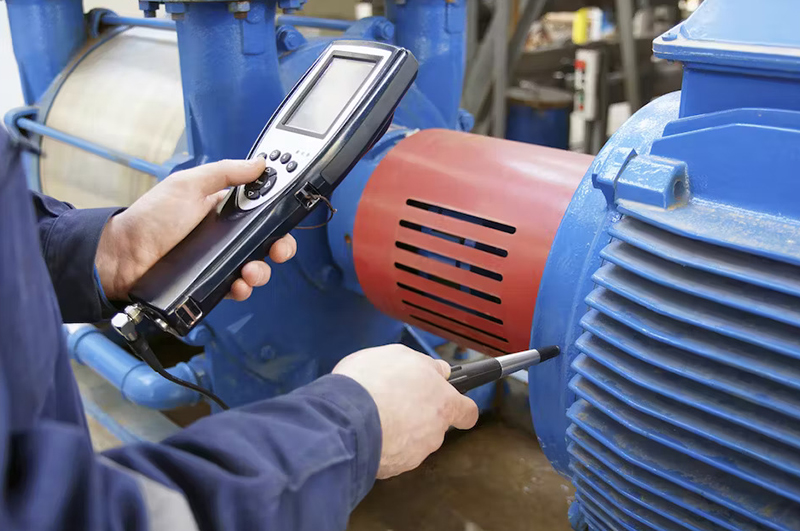

۲) لرزش بالا (Vibration High/HH) – بالانس/تراست/هممحوری
علائم:
- آلارم VIB High و افزایش دمای بیرینگ
- نویز مکانیکی، تغییر در جریان الکتریکی موتور
علتهای محتمل:
- عدم هممحوری (Misalignment) بعد از کار روی کوپلینگ یا تعویض سیل
- بالانس خراب پروانه بهدلیل رسوب/کندهشدن لبه
- کویتاسیون که خود را به صورت لرزش نشان میدهد
- لقی یاتاقان، شل بودن پایه، رزنانس سازهای
اقدامات فوری:
- اگر لرزش به High-High نزدیک است و خطر آسیب وجود دارد، به پمپ رزرو سوئیچ کنید.
- مینیمومفلو را چک کنید؛ در بعضی نقطهها افزایش اندک دبی لرزش را کم میکند.
- نشتی سیل و دمای بیرینگ را بررسی کنید؛ کمبود روغن یا گرفتگی مسیر کولینگ را برطرف کنید.
- پایهها را برای پیچهای شل/Soft Foot بازرسی سریع کنید (در توقف امن).
اشتباه رایج: افزایش کورکورانه سرعت یا بستن شیر دهش برای «خفه کردن» لرزش. اگر علت کویتاسیون یا ناحیه ناپایدار هیدرولیکی باشد، این کار مشکل را تشدید میکند.

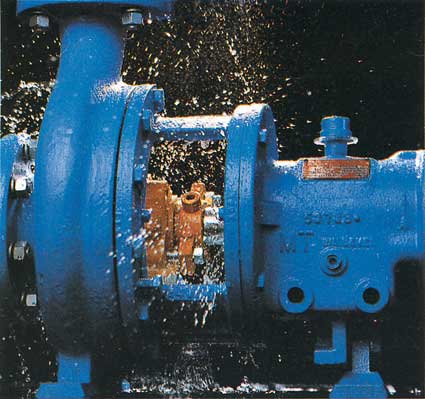

۳) نشتی سیل مکانیکی و خرابی آببندی
علائم:
- نشتی قابل مشاهده از Lantern/Drain
- افزایش دمای ناحیه سیل، آلارم Flow Low در سیستم سیلفلاش
علتهای محتمل:
- عدم کفایت سیلفلاش (API Plan 11/21/32…) یا گرفتگی اوریفیسها
- کویتاسیون و ارتعاش که سیل را میکُشد
- غلط بودن جهت گردش پمپ بعد از کار برق/درایو
اقدامات فوری:
- فشار و دبی سیلفلاش را به مقدار توصیهشده برگردانید؛ فیلتر/اوریفیسها را بررسی کنید.
- چنانچه نشتی سیل شدید است، پمپ رزرو را وارد مدار و پمپ معیوب را ایزوله کنید.
- پس از توقف ایمن، جهت چرخش، هممحوری و سطوح ارتعاش را بررسی فنی کنید.

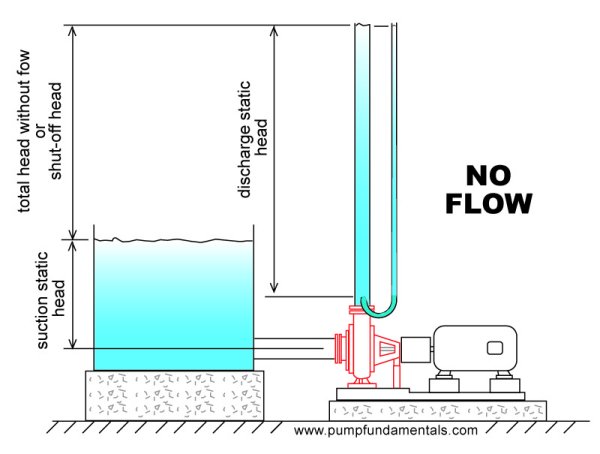

۴) عدم دستیابی به هد/دبی طراحی
علائم:
- Discharge Pressure پایینتر از معمول با جریان موتور پایین
- دبی کم علیرغم باز بودن شیرها
علتهای محتمل:
- چرخش معکوس بعد از خاموشکردن ناگهانی (Backspin) یا اشتباه فازبندی
- گرفتگی پروانه/استرینر، بسته بودن نیمهای شیرها
- هوابستگی/گازبستگی در سیالات سبک
اقدامات فوری:
- جهت چرخش را تأیید کنید (تست نقطهای کوتاه با رعایت HSE).
- هواگیری/ونت سریع انجام دهید و استرینر مکش را چک کنید.
- با باز کردن مینیمومفلو، پمپ را از ناحیه ناپایدار خارج و سپس شیر دهش را بهتدریج تنظیم کنید.

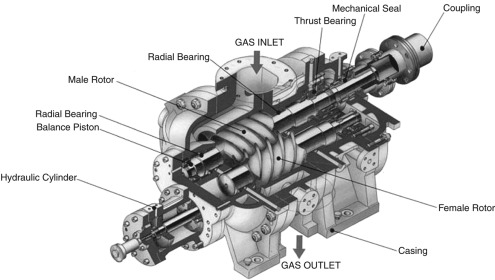

کمپرسورها: خطاهای متداول و رفع فوری (Centrifugal/Reciprocating)
در نیروگاهها مهمترین کمپرسورها: بوستر گاز سوخت توربین، هوای ابزار دقیق، سرویس هوای فشرده، کمپرسورهای فرآیندی جانبی. دو خطای قاتل در کمپرسورهای سانتریفیوژ: سرج (Surge) و آلودگی/گرفتگی مسیر. در رفتوبرگشتیها: ضربه مایع، دمای تخلیه بالا و نشتی سوپاپ/رینگ.

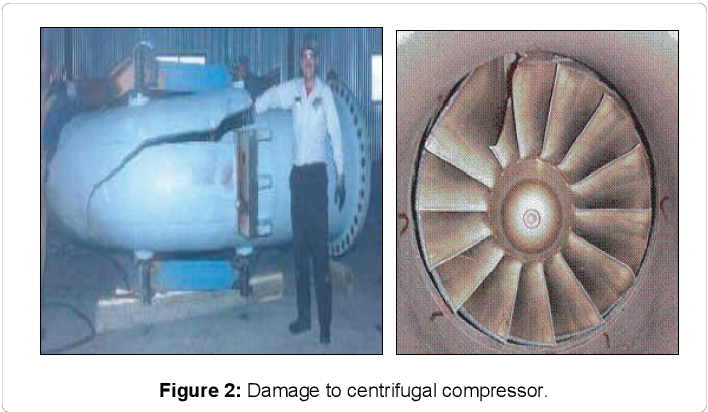

۵) سرج کمپرسور (Surge) – نوسان مخرب دبی/فشار
علائم:
- نوسان سریع فشار دهش/مکش، صدای کوبش/غرش
- لرزش جهشی، دمای یاتاقان/سیل افزایش مییابد
- باز و بسته شدن پیاپی ولو ضدسرج/رِسایکل
علتهای محتمل:
- بسته بودن بیش از حد شیر خروجی و افت ناگهانی دبی
- تاخیر یا خرابی ولو Anti-Surge (Actuator کند، موقعیتخوان غلط، Scale خطا)
- افت فشار مکش (فیلتر کثیف، محدودیت بالادست) و افزایش N2/CO2 در گاز
اقدامات فوری:
- ولو Anti-Surge را در Auto و بهصورت Quick-Open مطمئن کنید؛ در صورت عدم پاسخ، Manual و بازکردن فوری.
- در صورت امکان فرایندی، بار کمپرسور را کم کنید (کاهش PR از طریق بازکردن کنترلشده مصرف/Bypass پاییندست).
- فشار و دمای مکش را بهبود دهید؛ مسیر فیلتر/کولر مکش را بررسی کنید.
- پس از تثبیت، صحت تنظیمات کنترل ضدسرج (نقطه کنترل، Gain/Reset، صحت Transmitter DP/Flow) را بازبینی کنید.
مثال واقعی: در یک نیروگاه گازی، کمپرسور بوستر سوخت هنگام راهاندازی GT دچار سرج متناوب شد. موقعیتخوان ولو ضدسرج 8% اختلاف داشت و Actuator زمان پاسخ 3 ثانیه بود. با کالیبراسیون موقعیتخوان، افزایش هوای ابزار دقیق و تغییر مدولاسیون ولو به Quick-Open در ناحیه ممنوعه، سرج حذف شد.

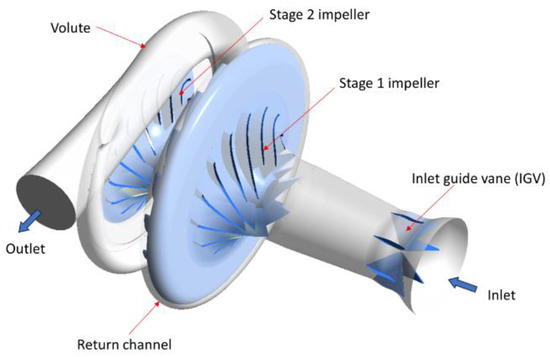

۶) دمای تخلیه بالا و روغنکاری ناکافی
علائم:
- آلارم Discharge T High، کاهش فشار روغن یا دمای روغن بالا
- افزایش جریان موتور و لرزش
علتهای محتمل:
- کولرهای بینمرحله (Intercooler/Aftercooler) کثیف یا آب خنک ناکافی
- کمبود روغن یا افت فشار پمپ روغن کمکی
- گرفتگی مسیر تخلیه، شیرها یا تلههای کندانس
اقدامات فوری:
- دبی آب خنککن را افزایش دهید؛ ولوها و Strainer آب را چک کنید.
- وضعیت پمپ روغن کمکی/اصلی و فیلترهای روغن را بررسی و در صورت نیاز به مدار بیاورید/تعویض کنید.
- در صورت تداوم، بار را کاهش و برنامه توقف کنترلشده برای شستشوی کولر/فیلتر تدوین کنید.
۷) افت فشار مکش و گرفتگی فیلتر/کولر
علائم:
- ساکشن P Low، افزایش نسبی سرعت/Load برای ثابت نگه داشتن دبی
- آلارم DP across filter/strainer High
علتهای محتمل:
- کثیف شدن فیلترهای مکش، Carryover مایع از بالادست
- تشکیل یخ/رطوبت در مسیر هوا (در IA کمپرسورها)
اقدامات فوری:
- سوئیچ به فیلتر رزرو، گرمکن ضدیخ/درین کندانس را فعال کنید.
- در بوستر سوخت: فاز مایع ورودی را بررسی، درام جداکننده و درین اتوماتیک را چک کنید.
- پس از تثبیت، برنامه Backwash/تعویض فیلتر را اجرا کنید.

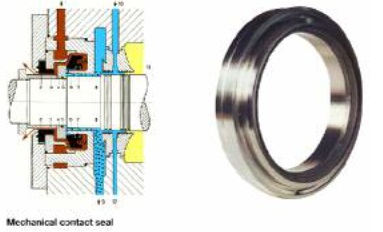

۸) سیل گاز خشک (Dry Gas Seal) – افت اختلاف فشار سیلگاز
علائم:
- Seal Gas DP Low، افزایش مصرف سیلگاز
- نشتی به اتمسفر یا افزایش فشار در محفظه بینسیل
علتهای محتمل:
- افت فشار خط سیلگاز تمیز (فیلتر مسدود، تنظیم نادرست رگولاتور)
- نوسانات فرایندی و لرزش بالا
اقدامات فوری:
- فشار سیلگاز را حداقل 0.2 تا 0.3 بار بالاتر از فشار محفظه نگه دارید؛ فیلتر رزرو را وارد مدار کنید.
- منبع سیلگاز تمیز را از مسیر Alternate تأمین کنید (در صورت تجهیز).
- پس از کنترل، علت ریشهای لرزش/نوسان را بیابید تا به سیل آسیب دائمی وارد نشود.
جدول عیبیابی سریع پمپها و کمپرسورها (نشانه … علت محتمل … اقدام فوری)
| تجهیز/نشانه | علت محتمل | اقدام فوری توصیهشده | نکته عملی |
|---|---|---|---|
| پمپ – صدای خرچخرچ و افت هد | کویتاسیون، NPSHa پایین | بازکردن مینیمومفلو، افزایش سطح/فشار مکش، تمیزکردن استرینر | دما را پایش کنید؛ سیال داغ NPSHa را میکاهد |
| پمپ – VIB High و نشتی سیل | Misalignment، سیلفلاش ناکافی | سوئیچ به رزرو، بازیابی فلاش، بررسی پایهها | API Plan را با سازنده تطبیق دهید |
| پمپ – دبی کم با جریان موتور پایین | جهت چرخش غلط، گرفتگی پروانه | تأیید جهت، بازرسی استرینر و پروانه | بعد از سرویس برق/درایو حتماً تست جهت |
| کمپرسور – نوسان فشار و صدای کوبش | سرج، ضدسرج کند/تنظیم بد | Quick-open ضدسرج، کاهش بار، بهبود مکش | ترند Position و Flow را همزمان ببینید |
| کمپرسور – Discharge T High | کولر کثیف، آب خنک کم | افزایش دبی کولینگ، شستشوی کولر | فولینگ تدریجی است؛ ترند دما را نگه دارید |
| کمپرسور – Seal Gas DP Low | فیلتر سیلگاز مسدود، رگولاتور | تعویض فیلتر، تنظیم رگولاتور، منبع جایگزین | DP را همیشه بالاتر از محفظه نگه دارید |
ابزارهای ساده ولی نجاتبخش در سایت
- ترمومتر لیزری/تماسی: تشخیص سریع تفاوت دما در یاتاقان/کیسینگ/کولر
- گیج DP پرتابل: سنجش افت فشار واقعی استرینر/فیلتر
- اسکوپ ارتعاش ساده یا آنالایزر پرتابل: تشخیص Broadband vs 1x
- گوشی مکانیکی (استتسکوپ صنعتی): شنیدن کاویتاسیون/خرابی بیرینگ
- دوربین حرارتی: تشخیص نقاط داغ در ولو ضدسرج/اکچویتور/کابلها
اشتباهات رایج مهندسان و اپراتورها (که هزینه خاموشی میسازد)
- نادیده گرفتن مینیمومفلو: بستن کامل آن برای «گرفتن نشت» و رها کردن پمپ در دبی نزدیک صفر.
- سختگیری بیجا روی «خاموش نکردن» تجهیز معیوب: ادامه کار با VIB High تا شکست بیرینگ و آسیب شفت.
- قضاوت فقط با یک متغیر: دیدن Suction P Low بدون چک DP فیلتر و نتیجهگیری اشتباه.
- تنظیمات شتابزده ضدسرج: دستکاری Gain/Reset بدون بررسی سلامت سنسورها و تاخیر اکچویتور.
- عدم هواگیری بعد از سرویس: راهاندازی پمپ داغ BFW بدون Warm-up و ونت مناسب.
- غفلت از LOTO: باز کردن استرینر تحت فشار برای «یک دقیقه» تمیزکاری؛ ریسک HSE بالا و آسیب تجهیز.
چکلیست ۱۰ دقیقهای قبل از تریپ/Load Shedding
- ترند ۱۵ دقیقه آخر برای فشار مکش/دهش، دبی، لرزش، دما را بازبینی کنید.
- مینیمومفلو/رِسایکل را در محدوده توصیهشده نگه دارید.
- DP فیلتر/استرینر را بخوانید؛ اگر بالاست و رزرو دارید، سوئیچ کنید.
- سیستمهای جانبی: روغنکاری، کولینگ، سیلفلاش/سیلگاز را تأیید کنید.
- در کمپرسورها: وضعیت ولو ضدسرج (Mode/Position/Response) را تأیید کنید.
- در صورت تداوم روند بد، سریعاً به تجهیز رزرو سوئیچ و برنامه توقف کنترلشده بدهید.
دو سناریوی واقعی نیروگاهی و درسهای فوری
سناریو ۱: BFW Pump در بار کامل واحد بخار
- علامت: افزایش تدریجی VIB، افت جزئی Discharge P، صدای ریز غیرعادی.
- یافتهها: DP استرینر مکش 0.4 bar بالاتر از نرمال؛ دمای سیال ورودی 160°C.
- اقدام: سوئیچ نرم به پمپ رزرو، بازکردن مینیمومفلو، شستشوی استرینر، Warm-up مناسب. نتیجه: بازگشت شرایط به نرمال، جلوگیری از آسیب سیل/بیرینگ.
- درس: در سیالات داغ، حتی افزایش جزئی افت مکش، NPSHa را بحرانی میکند. پایش DP استرینر باید در لاگ شیفت بیاید.
سناریو ۲: بوستر کمپرسور گاز سوخت در استارت توربین گازی
- علامت: Surge مکرر در 70% سرعت توربین، نوسان فشار، آلارم Anti-Surge Demand High.
- یافتهها: ولو ضدسرج با Actuator بادی کند (supply air 4.2 bar بهجای 6 bar)، فیلتر مکش آغشته به میست روغن.
- اقدام: افزایش فشار هوای ابزار، بایپس موقت فیلتر آلوده با فیلتر رزرو، تنظیم Quick-Open. نتیجه: استارت پایدار توربین، بدون Surge.
- درس: اغلب «کندی ولو» از خود ولو نیست، از زیرساخت هوای ابزار دقیق است. سلامت Air Package را در چکلیست استارت بگنجانید.
پایش وضعیت: چه چیزی را لاگ و تِرند کنیم که فردا به کار بیاید؟
- پمپها: Suction/Discharge P، Flow، Vibration (Axial/Radial)، Bearing T، Seal Flush P/Flow، DP Strainer.
- کمپرسورها: Suction/Discharge P&T، Speed/Load، Anti-Surge Valve Position، Recycle Flow، Lube Oil P&T، Intercooler ΔT و ΔP، Seal Gas DP.
- ثبت رویداد: زمان دقیق هر تغییر ولو، استارت/استاپ پمپهای کمکی، سوئیچ فیلتر، بار واحد/شرایط محیطی.
پرسشهای متداول
سوال ۱: تفاوت سرج و استال در کمپرسور چیست و در میدان چه نشانهای دارد؟
پاسخ: استال ناپایداری محلی پرههاست و لزوماً به برگشت جریان نمیانجامد؛ سرج ناپایداری سیستمی با نوسان رفتوبرگشتی دبی/فشار است. در میدان، سرج با صدای کوبش، نوسان شدید فشار و لرزش جهشی همراه است و معمولاً ولو ضدسرج وارد عمل میشود.
سوال ۲: چگونه NPSH موجود را سریعاً افزایش دهیم تا کاویتاسیون کاهش یابد؟
پاسخ: افزایش سطح و فشار مخزن مکش، کاهش دمای سیال در صورت امکان، تمیزکردن استرینر مکش و کاهش افتهای مسیر، و دور کردن پمپ از دبیهای خیلی پایین با بازکردن مینیمومفلو بهترین اقدامات فوری هستند.
سوال ۳: سیل گاز خشک کمپرسور چه DP ای باید داشته باشد و اگر افت کرد چه کنیم؟
پاسخ: بهصورت کلی باید اختلاف فشار سیلگاز نسبت به محفظه فرایندی مثبت و معمولاً حدود 0.2 تا 0.3 بار باشد (طبق توصیه سازنده). اگر افت کرد، فیلتر سیلگاز را تعویض/رزرو کنید، رگولاتورها را تنظیم و در صورت امکان از منبع سیلگاز تمیز جایگزین استفاده کنید؛ همزمان لرزش و شرایط فرایندی را پایش کنید.
سوال ۴: صدای کویتاسیون چطور از صدای خرابی بیرینگ تشخیص داده میشود؟
پاسخ: کویتاسیون بیشتر صدای ترقتوروق/حبابگونه با فرکانس پخش (broadband) دارد و با تغییر دبی/فشار مکش تغییر محسوسی میکند. خرابی بیرینگ غالباً فرکانسهای مشخص هارمونیک و با افزایش بار/سرعت تشدید میشود و با آنالیز ارتعاش بهتر تفکیک میشود.
جمعبندی
پمپها و کمپرسورها نقطههای ظاهراً ساده ولی حیاتی هر واحد نیروگاهی و فرآیندیاند. بیشترین توقفها نه با خرابیهای عجیب، بلکه با همان چند سناریوی تکراری رخ میدهد: کاویتاسیون ناشی از NPSH ناکافی، سرج بهخاطر ضدسرج کند یا تنظیم بد، استرینر/فیلترهای کثیف، سیلفلاش/سیلگاز ناکافی و خطاهای اپراتوری مثل بیتوجهی به مینیمومفلو. اگر چارچوب تشخیص سریع، چکلیست ۱۰ دقیقهای و پایش منظم DP/دما/ویبره را جدی بگیرید، احتمال تریپهای ناخواسته بهشدت کاهش مییابد.
توصیه دوستانه و جدی: پیش از هر اقدام تعمیراتی بزرگ، «ترندها و لاگها» را دقیق بخوانید و دستکم یک اقدام کمریسک فرایندی (مثل بازکردن مینیمومفلو یا سوئیچ فیلتر رزرو) را امتحان کنید. در برابر وسوسه «بایپس موقت حفاظتها» مقاومت کنید؛ هزینهاش معمولاً چندین برابر است.
اگر نیاز به مرور سریع رویهها، تنظیمات ضدسرج، یا بازطراحی مینیمومفلو دارید، تیم «آکادمی نیروگاه» با تجربه میدانی در نیروگاههای گازی و بخار میتواند همراه خوبی باشد. سوالی داشتید، با ما در تماس باشید؛ خوشحال میشویم کیس واقعی سایت شما را تحلیل کنیم.
یادآوری HSE: هر اقدام فیزیکی روی استرینر/فیلتر/ولو/کوپلینگ فقط با LOTO، تخلیه فشار، و رعایت دستورالعمل سازنده انجام شود. توصیههای «اقدام فوری» این مقاله نافی اصول ایمنی نیست.
