دی اریتور در نیروگاه بخار

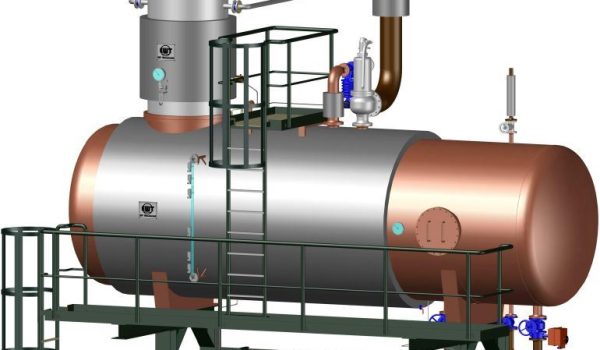

دی اریتور چیست؟
دی اریتور در نیروگاه بخار تجهیزی است برای حذف گازهای محلول ناخواسته و اکسیژن محلول از آب تغذیه بویلر، قبل از ورود آب به بویلر.اکثر دی اریتور ها به گونه ای طراحی شده اند که میزان اکسیژن محلول در آب خروجی حدود 7ppb باشد.
اصول کارکرد دی اریتور
دی اریتور ها معمولاً بر اساس اصول زیر کار می کنند:
- قانون هنری Henry’s Law
با توجه به قانون هنری در مایعات، حلالیت گاز با فشار جزئی (partial pressure) نسبت مستقیم دارد. بنابراین میتوانیم با اضافه کردن بخار در دی اریتور باعث کاهش فشار جزئی گازهای محلول شویم و در نتیجه حلالیت آن را کاهش دهیم و همچنین گاز را از آب دور کنیم.
- حلالیت معکوس آب
هنگامی که دمای آب در حال افزایش است، میزان اکسیژن محلول در آب کاهش می یابد. بنابراین دمای آب با وارد کردن بخار در دی اریتور افزایش یافته و حلالیت گاز محلول کاهش می یابد و گازها از آب خارج می شوند.
انواع دی اریتور
- دی اریتورهای نوع سینی دار (Tray types Deaerator)
- دی اریتورهای نوع اسپری دار (Spray type Deaerator)

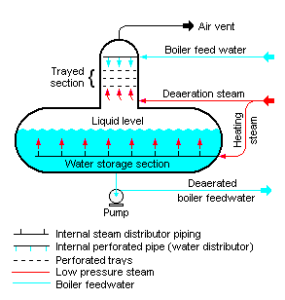

دی اریتورهای نوع سینی دار (Tray types Deaerator) :
دی اریتورهای نوع سینی دار حاوی سینی های سوراخ دار در بالای بخش گاز زدایی هستند. حجم قسمت پایینی زیاد است و از آن برای استفاده به عنوان ذخیره آب تغذیه بویلر استفاده می شود.
آب تغذیه ورودی به دی اریتور وارد سینی های سوراخ دار شده تا تماس با بخار افزایش یابد. سپس در حالیکه بخار از لوله های اسپارگر (یک لوله افقی که سوراخ های ظریفی در سرتاسر طول آن حفر شده است)عبور می کند آب به قسمت ذخیره افقی می رود تا باقی مانده گازهای محلول را خارج کند و آب ذخیره شده را در دمای اشباع خود نگه دارد.
دی اریتورهای نوع اسپری دار (Spray type Deaerator) :
دی اریتور نوع اسپری دار حاوی نازل اسپری در فضای ورودی آب تغذیه می باشد. سپس پیش گرم شده و هواگیری می شود و به بخش استوریج ارسال می شود. در قسمت استوریج نیز بخار اضافی برای نگه داشتن آب در دمای اشباع وجود دارد.

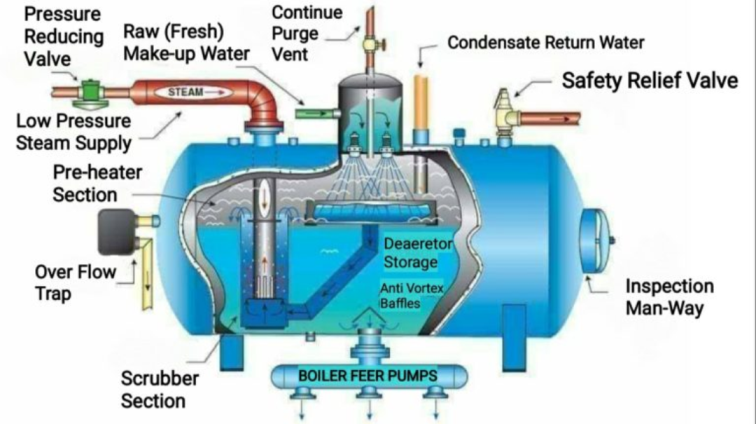

سیستم کنترل فرآیند در دی اریتور
دی اریتورها در بخار بسیار کم فشار حدود 0.5 تا 1.5 کیلوگرم بر سانتی متر مربع کار می کند.
منابع بخار کم نیز می تواند هر یک از موارد زیر باشد:
- استخراج از توربین های فشار برگشتی
- بخار فلاش بازیابی شده از بلودان بویلر
- تخلیه بخار از هدر بخار فشار بالا از طریق شیر کاهنده فشار
نکته مهم اینست که فشار بخار در داخل دی اریتور باید حفظ شود تا خروج گازهای محلول در آب تسهیل شود و همچنین NPSH کافی برای پمپ تغذیه بویلر تولید شود.
NPSH = Net positive suction head
علت قرارگیری دی اریتور در ارتفاع
دی اریتورها معمولاً در ارتفاعات بالا قرار می گیرند تا در صورت خرابی در کنترل فشار بخار ، به طور همزمان NPSH کافی تولید کنند. یک شیر اطمینان فشار Pressure safety valve برای جلوگیری از افزایش فشار هوا به دلیل عملکرد نادرست شیر کنترل فشار روی دی اریتور تعبیه شده است.
تفاوت دی اریتور و فیدواتر تانک
دو روش برای ذخیره و آماده سازی آب ورودی به بویلر وجود دارد :
- تانک فیدواتر که باز است و فشار آن با اتمسفر یکی است.
- دی اریتور که مخزنی تحت فشار است.
علت استفاده از دی اریتور
همانطور که در بالا ذکر شد، دی اریتور به جلوگیری از خوردگی فلز در بویلر کمک می کند. خوردگی زمانی رخ می دهد که اکسیژن موجود در آب با آهن موجود در سیستم واکنش نشان دهد. اگر برای حذف اکسیژن کاری انجام ندهید، آهن موجود در سیستم این کار را انجام می دهد! فلز از نظر شیمیایی واکنش نشان داده و متلاشی شده و زنگ می زند.
عوامل موثر در تعیین سایز دی اریتور
- مشخصات آب ورودی (شامل : فشار، دما، آنتالپی، آنتروپی).
- مشخصات بخار ورودی (شامل : فشار، دما، آنتالپی، آنتروپی).
- مشخصات آب تغذیه مورد نیاز و بخار ونت شده.
- مقدار آب تغذیه و جریان های جرمی بخار ونت شده و همچنین کل جریان های انرژی خروجی .
- مقدار جریان های جرمی آب ورودی و بخار.
نحوه کارکرد دی اریتور و اجزا آن (ویدیو)
