انواع برج خنک کن کاربردها، مزایا، معایب

فرزین رضاقلی
مقالات, سیستم خنک کن

محتوا نمایش

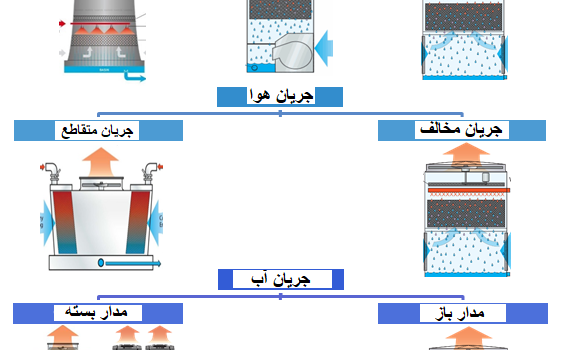

انواع برج خنک کن

برج خنک کن معمولاً به سه روش زیر طبقه بندی می شود:

برج خنک کن نوع فن (مکش القایی ، مکش اجباری ، مکش طبیعی)
برج خنک کن نوع جریان هوا (جریان متقاطع ، جریان متقابل )

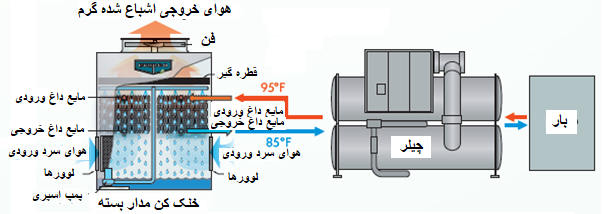

برج خنک کن نوع جریان آب (مدار باز ، مدار بسته)

در این مقاله سعی شده است به طور مختصر این سه دسته از طبقه بندی ها ، کاربردها و مزایا و معایب هر نوع برج خنک کن را پوشش دهیم.

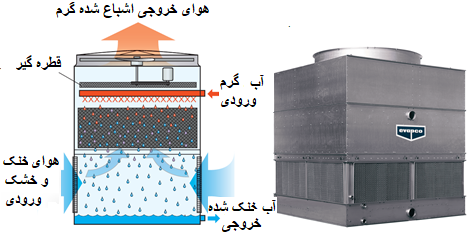

نوع فن - مکش القایی (Induced draft)

در این برج خنک کن ، یک فن که در جریان هوای خروجی قرار دارد ، هوا را از طریق برج می کشد. هوا از طریق پنجره های ورودی در قسمت پایین به بیرون کشیده می شود و از طریق یک فن در بالا تخلیه میشود.

ویژگی های نوع فن - مکش القایی

حفظ طراحی ساده و آسان (با موتور قابل دسترسی)
مصرف انرژی کمتر نسبت به برج خنک کننده اجباری

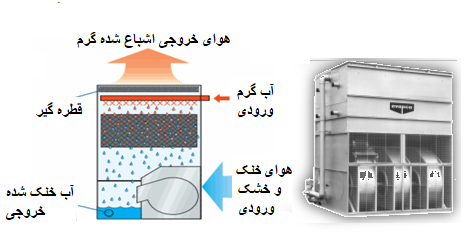

نوع فن - مکش اجباری (Forced draft)

در این برج خنک کن ، فن (ها) (معمولاً گریز از مرکز) معمولاً به سمت حوضچه برج خنک کن قرار دارند و جریان هوا را به برج خنک کننده مجبور می کنند.

ویژگی های نوع فن - مکش اجباری

انتشار صدای پایین در مقایسه با مکش القایی
امکان ساخت در ارتفاع کم
مناسب برای استفاده در فضای داخلی
نیاز به تحت نظر داشتن مداوم ، زیرا نشتی های کوچک میتواند با توجه به فشار مکش اجباری در قسمت بالایی تجهیز رخ دهد

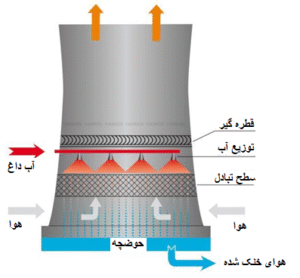

نوع فن - مکش طبیعی (Natural draft)

در این برج خنک کن از فن استفاده نمیشود. جریان هوای طبیعی توسط اختلاف تراکم b/w هوای گرم و سرد تولید می شود.

این نوع برج خنک کننده معمولاً در نیروگاه برق استفاده میشود.

ویژگی های نوع فن - مکش طبیعی

نرخ فلو> 15500 LPS

نوع جریان هوا - جریان متقابل (Counter flow)

با حرکت آب به سمت پایین ، هوا به طور عمودی به سمت بالا حرکت می کند.

ویژگی های نوع جریان هوا - جریان متقابل

وزن عملیاتی کمتر نسبت به نوع جریان کناری
کل سیستم کار در برابر اشعه های آفتاب محافظت می شود و از رشد جلبک ها جلوگیری می کند ،
سردترین هوا درست قبل از اینکه در حوضچه قرار گیرد با تمام بخش کناری در تماس قرار می گیرد.

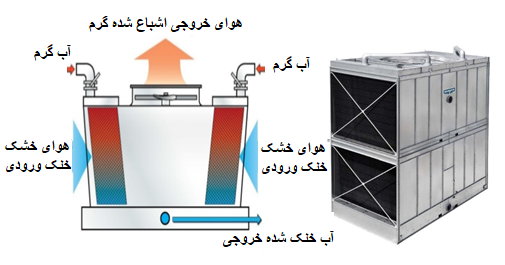

نوع جریان هوا - جریان متقاطع (Cross flow)

هوا به صورت افقی در مسیر در زمان پایین رفتن آب جریان می باید.

ویژگی های نوع جریان هوا - جریان متقاطع

هزینه عملیاتی کمتر است زیرا جریان هوا مستقیماً با جریان آب مخالف نیست (قدرت فن کمتر)
این برجهای خنک کننده را می توان کنار هم قرار داد زیرا هوا از سمت 2 ضلع از 4 ضلع برج جریان دارد
ظرفیتها معمولاً از 2 مگاوات شروع می شوند ، بنابراین برای توان های کمتر مناسب نیست
معمولاً رعایت استاندارد AS 3666 سخت است

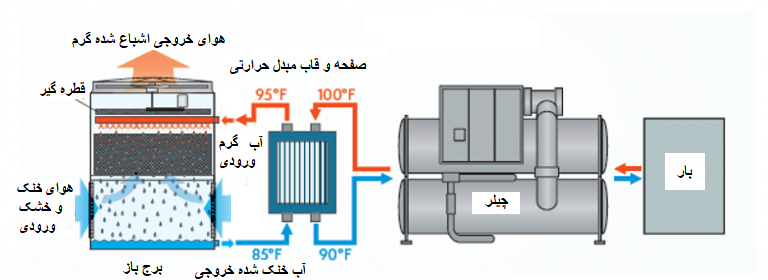

نوع جریان آب - مدار باز (Open loop)

تمام آبی که از برج خنک کن عبور می کند ، با هوا تماس پیدا کرده و تحت سرمایش تبخیری قرار می گیرد. در مواردی که تجهیزات در پایین دست برج خنک کننده مستعد مشکلات رسوب گذاری و پوسته پوسته شدن هستند ، یک مبدل حرارتی نوع صفحه ای در بین راه اندازی می شود تا پوسته پوسته شدن/رسوب گذاری صفحات مبدل حرارتی را محدود کرده و مقیاس بندی/رسوب گذاری تجهیزات پایین دست را محدود کند مانند چیلرها.
