نشانههای نیاز به تعویض یا احیای روغن عایق ترانسفورماتور
آیا روغن عایق ترانسفورماتور شما بهتدریج در حال تخریب است؟
این افت کیفیت، خطر خرابی و توقف ناخواسته سیستم را افزایش میدهد. شناخت نشانههای هشداردهنده به شما کمک میکند قبل از بروز مشکل جدی اقدام کنید، هزینهها را کاهش دهید و قابلیت اطمینان را تضمین نمایید.
شاخصهای کلیدی نیاز به توجه به روغن ترانسفورماتور عبارتند از:
ولتاژ شکست پایین (BDV)
میزان رطوبت بالا
افزایش اسیدیته

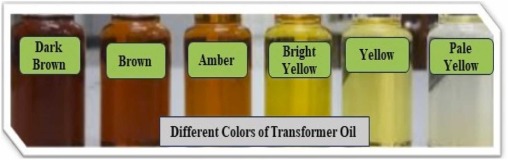

تغییر رنگ محسوس
وجود لجن (رسوبات)
با انجام آزمایشهای منظم روغن میتوان این مشکلات را شناسایی و برای تعویض یا احیای روغن تصمیمگیری کرد.
اهمیت تشخیص بهموقع:
وضعیت نامناسب روغن بهطور مستقیم بر ایمنی و کارایی ترانسفورماتور تأثیر میگذارد. بهعنوان کسی که بهطور مستقیم با تست تجهیزات قدرت سروکار دارد، بارها شاهد بودهام که بیتوجهی به نگهداری روغن میتواند به خرابیهای پرهزینه منجر شود. درک نتایج آزمایشها، بهویژه ولتاژ شکست، بسیار حیاتی است. بیایید عمیقتر بررسی کنیم که این اندازهگیریها چه معنایی دارند و چرا برای سلامت و طول عمر تجهیزات شما اهمیت دارند. این دانش به شما کمک میکند تصمیمات آگاهانهتری بگیرید و از داراییهای ارزشمند خود محافظت کنید.
مقدار استاندارد BDV روغن ترانسفورماتور چقدر باید باشد؟
آیا از مقادیر قابل قبول BDV برای روغن ترانسفورماتور خود مطمئن نیستید؟
تفسیر نادرست این شاخص حیاتی میتواند ایمنی و قابلیت اطمینان تجهیزات را به خطر بیندازد. آگاهی از استانداردهای BDV به شما کمک میکند ترانسفورماتور خود را بهصورت پیوسته و ایمن نگهداری کنید.
مقدار قابل قبول BDV بسته به ولتاژ نامی ترانسفورماتور و استانداردهای مرتبط (مانند IEC 60296 یا ASTM D3487) متفاوت است.
بهطور کلی، برای روغن در حال استفاده، مقادیر بالای ۳۰ کیلوولت یا ۴۰ کیلوولت (بسته به استاندارد و روش آزمایش) مطلوب در نظر گرفته میشود.

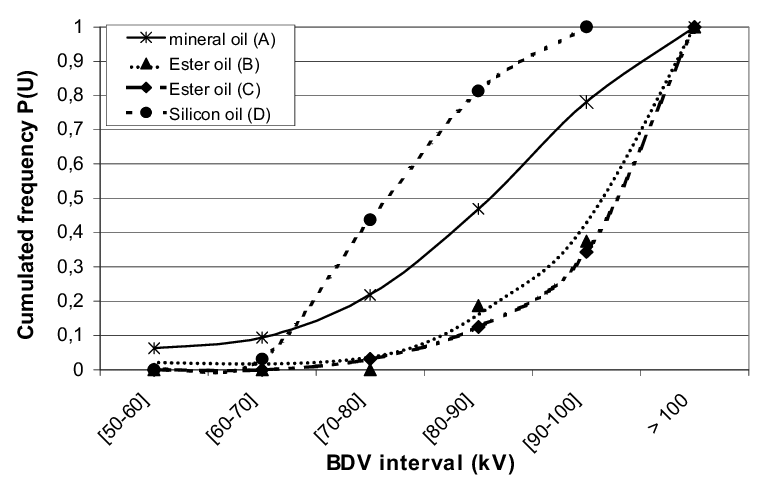

ولتاژ شکست (BDV) معیاری اساسی برای سنجش استحکام دیالکتریک روغن عایق است. این مقدار حداکثر ولتاژی را نشان میدهد که روغن میتواند قبل از شکست عایقی و هدایت جریان تحمل کند. این ویژگی حیاتی است، زیرا وظیفه اصلی روغن، عایقبندی اجزای داخلی ترانسفورماتور و جلوگیری از تخلیه الکتریکی یا جرقه است. پایین بودن BDV به معنای کاهش ظرفیت عایقی روغن است که خطر خطاهای داخلی و در نهایت خرابی catastrophic را افزایش میدهد. در KV Hipot، ما بر تست منظم BDV تأکید داریم، زیرا این آزمایش نشاندهنده مستقیم سلامت عملکردی روغن است.
عوامل مؤثر بر BDV:
چندین عامل آلاینده و محصولات تخریب روغن میتوانند BDV را بهطور محسوس کاهش دهند. شناخت این عوامل به تشخیص علت اصلی افت کیفیت روغن کمک میکند.
رطوبت: وجود آب حتی به مقدار کم (برحسب ppm) بهشدت استحکام دیالکتریک روغن را کاهش میدهد. رطوبت میتواند از طریق نشتی وارد روغن شود یا در اثر تخریب عایقهای سلولزی تولید گردد.
ذرات رسانا: مانند خردههای فلزی، کربن ناشی از جرقه یا الیاف عایق، مسیرهای رسانایی در روغن ایجاد میکنند.
گازهای محلول: برخی گازهای تولیدشده در اثر تخریب روغن یا خطاهای الکتریکی، BDV را کاهش میدهند.
اسیدیته: با اکسیدشدن روغن، ترکیبات اسیدی تشکیل میشوند. اگرچه اسیدیته بهتنهایی تأثیر مستقیم کمتری بر BDV دارد، اما نشاندهنده تخریب روغن و تشکیل لجن است که بهطور غیرمستقیم BDV را کاهش میدهد.
حداقل مقدار مجاز BDV برای روغن ترانسفورماتور نو چقدر است؟
آیا محموله روغن ترانسفورماتور نو دریافت کردهاید؟
تأیید کیفیت آن قبل از استفاده ضروری است. استفاده از روغنی که استانداردهای حداقلی را رعایت نکرده، سلامت ترانسفورماتور نو یا تعمیرشده را به خطر میاندازد.
روغن ترانسفورماتور نو و استفادهنشده باید مطابق استانداردهای سختگیرانهای مانند ASTM D3487 یا IEC 60296 باشد. بهطور معمول، حداقل مقدار قابل قبول BDV برای روغن نو عبارت است از:
≥30 کیلوولت (طبق ASTM D877)
≥35 کیلوولت (طبق ASTM D1816 با فاصله ۲ میلیمتر بین الکترودها)
چرا استانداردهای حداقلی برای روغن نو اهمیت دارند؟
این استانداردها تضمین میکنند که روغن از ابتدا عاری از آلایندههای مضری مانند رطوبت و ذرات جامد است.
استحکام دیالکتریک اولیه: BDV بالا در روغن نو، نشاندهنده قابلیت عایقی مطلوب از روز اول است.
رطوبت بسیار کم: استانداردهای روغن نو، حداقل مقدار رطوبت را تعیین میکنند.
عدم وجود آلایندهها: الزام BDV حداقلی، بهصورت غیرمستقیم تمیزی روغن را تضمین میکند.

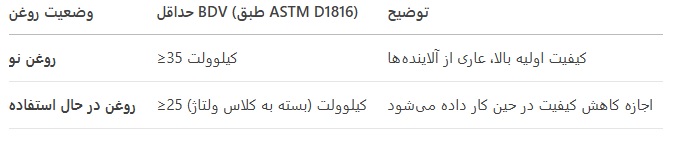

مقایسه روغن نو و روغن در حال استفاده:
حداقل BDV مورد نیاز برای روغن نو معمولاً بالاتر از روغن در حال کار است، زیرا روغن بهمرور در اثر حرارت، اکسیژن و تنشهای الکتریکی تخریب میشود.
روغن به طور طبیعی در حین کار به دلیل عوامل زیر دچار تخریب میشود:
حرارت
تماس با اکسیژن
تنشهای الکتریکی
به همین دلیل، استانداردهای نگهداری، مقدار BDV کمتری را برای روغن استفادهشده در نظر میگیرند تا زمان نیاز به اقدامات اصلاحی (مانند احیا یا تعویض روغن) تعیین شود. با این حال، استفاده از روغن نو با کیفیت بالا یک حاشیه ایمنی قویتر در برابر این تخریب طبیعی ایجاد میکند.
اهمیت تستهای دقیق ورودی:
استفاده از دستگاههای دقیق مانند محصولات شرکت KV Hipot برای آزمایشهای پذیرش روغن، برای تولیدکنندگان ترانسفورماتور و شرکتهای خدماتدهی حیاتی است. این تستها تضمین میکنند که پایه و اساس سیستم عایقی ترانسفورماتور از استحکام کافی برخوردار است.
نتیجهگیری:
پایش وضعیت روغن ترانسفورماتور، بهویژه BDV آن، برای جلوگیری از خرابی و افزایش عمر تجهیزات ضروری است. آزمایشهای منظم، تعمیر و نگهداری بهموقع (احیای روغن یا تعویض آن) را ممکن میسازد و قابلیت اطمینان عملیاتی را تضمین میکند.
