باز بودن کنترل ولو در DCS به معنی باز بودن واقعی آن در فیلد نیست !!!
باز بودن کنترل ولو در DCS به معنی باز بودن واقعی آن در فیلد نیست !!!

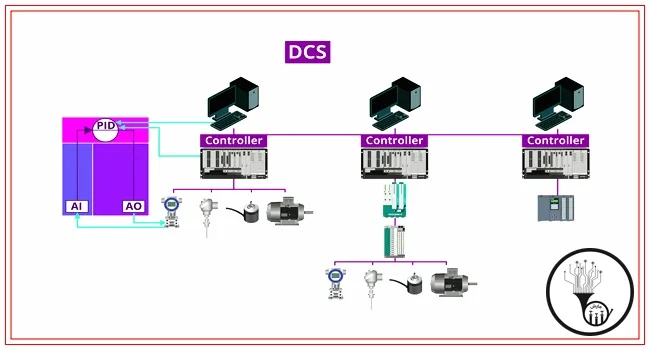

برای درک این موضوع اول باید بلوک کنترلر یا فرمان DCS به فیلد را درک کنید.
یک ست پوینت (نقطه تنظیم) به شیر کنترل از طرف DCS داده میشود (بر اساس دبی، فشار، دما یا سطح).
سپس کنترلر این ست پوینت را با مقدار اندازهگیری شده مقایسه کرده و یک سیگنال خطا تولید میکند (به شکل جریان الکتریکی).
این مقدار اندازهگیری شده از فیلد/پلنت به کنترلر میرسد (به صورت جریان ۴-۲۰ میلیآمپر از طریق سیم)، چون کنترلر فقط سیگنال جریان را میفهمد.
این مقادیر میتوانند فشار، دما، سطح یا دبی باشند که توسط ابزارهای مختلف (سنسورها) اندازهگیری شده و سپس توسط ترانسدیوسرها به جریان تبدیل میشوند.
یک ترانسمیتر مقدار اندازهگیری شده را از فیلد به اتاق کنترل ارسال میکند.
این سیگنال خطا از طریق سیم به متغیر دستکاریشونده (شیر کنترل) در فیلد فرستاده میشود. سپس یک مبدل جریان به فشار (I/P) روی شیر، جریان دریافتی را به فشار هوای ابزاری تبدیل میکند.
این فشار هوای ابزاری، عمل فیزیکی باز یا بستن شیر در فیلد را انجام میدهد.
سپس مقدار جدید اندازهگیری شده دوباره به کنترلر برگردانده میشود و این چرخه به طور مداوم تکرار میشود.
بیایید یک سناریو را بررسی کنیم...
اگر هوای ابزاری قطع شود، شیر در فیلد باز نمیشود (اگر ولو از نوع Fail-to-Close باشد).
در این حالت، دبی نمایشدادهشده در DCS صفر خواهد بود، اما DCS همچنین باز بودن ۱۰۰% شیر را نشان میدهد!
چرا؟
بیایید این موضوع را درک کنیم:
مثلاً اگر ست پوینت دبی شما ۲۰ تن/ساعت باشد، اما شیر در فیلد فیزیکی بسته باشد، مقدار دبی در DCS صفر نشان داده میشود.
بر این اساس، شیر کنترل در DCS ۱۰۰% باز نمایش داده میشود، چون وظیفه اصلی حلقه کنترل، حفظ دبی تنظیمشده با تغییر درصد بازبودن شیر (طبق نمایش DCS، نه وضعیت فیزیکی) است.
بدون پوزیشنر ترنسمیتر، شما هرگز از وضعیت واقعی شیر در فیلد مطلع نمیشوید!
پوزیشنر ترنسمیتر، وضعیت دقیق شیر کنترل را در DCS نمایش میدهد.
کدگذاری رنگی در گرافیک DCS
اگر درصد باز بودن شیر در DCS ۰% باشد → رنگ قرمز
اگر درصد باز بودن شیر در DCS بیش از ۰% باشد → رنگ سبز
اگر یک ولو در فیلد فیزیکی ۱۰۰% باز باشد، اما در DCS ۰% نمایش داده شود، فقط رنگ قرمز نشان داده میشود (مگر اینکه لیمیت سوئیچ یا پوزیشنر نصب شده باشد).
{من در مورد کدگذاری رایج در اکثر پلنتها صحبت میکنم}
نکته: بیشتر ولوها شاخص یا درجه فیزیکی دارند که اپراتورهای فیلد میتوانند وضعیت آنها را به صورت محلی چک کنند. اما برای مانیتورینگ از راه دور، وجود پوزیشن ترنسمیتر ضروری است.
لیمیت سوئیچها فقط وضعیت باز/بسته (ON/OFF) را گزارش میکنند و وضعیت میانی شیر را نشان نمیدهند.
نکات تکمیلی
۱. نقش پوزیشنر (Positioner) در کنترل ولوها
پوزیشنر یک دستگاه حیاتی است که بین I/P Converter و عملگر (Actuator) شیر نصب میشود. وظیفه آن اطمینان از این است که شیر دقیقاً به اندازهای که DCS فرمان داده، باز یا بسته شود.
مشکل عدم تطابق DCS و فیلد: اگر پوزیشنر معیوب باشد یا کالیبره نباشد، ممکن است شیر در فیلد ۵۰% باز باشد، اما DCS ۷۰% نشان دهد! این اختلاف به دلیل خطا در بازخورد (Feedback) رخ میدهد.
انواع پوزیشنر:
پنوماتیکی (برای سیستمهای هوای ابزاری)
الکترونیکی (برای کنترل دقیقتر با سیگنال دیجیتال)

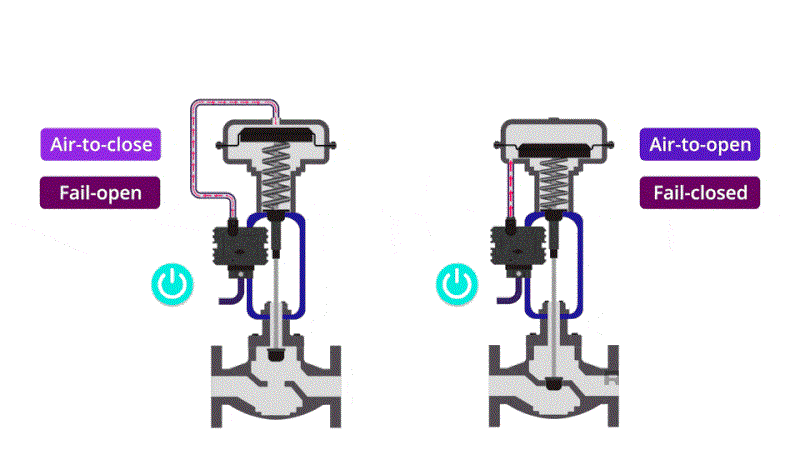

۲. تفاوت بین Fail-to-Close (FC) و Fail-to-Open (FO)
- ولوهای FC: در صورت قطع هوای ابزاری یا برق، به صورت خودکار بسته میشوند (مثال: شیرهای کنترل جریان در خطوط بحرانی).
- ولوهای FO: در صورت قطع سیگنال، به صورت خودکار باز میشوند (مثال: شیرهای اطمینان یا سیستمهای خنککننده اضطراری).
- ولوهای Fail-in-Place (FL): در صورت قطع سیگنال، در همان وضعیت باقی میمانند (برای فرآیندهای غیرحساس).
۳. اهمیت Limit Switch و Position Transmitter

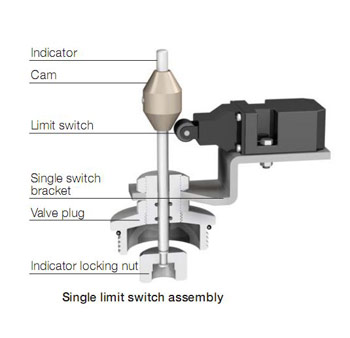

- لیمیت سوئیچ: فقط دو حالت کاملاً باز یا کاملاً بسته را تشخیص میدهد و برای شیرهای ON/OFF (مثل شیرهای قطع و وصل) مناسب است.
- پوزیشن ترنسمیتر: مقدار دقیق درصد باز بودن شیر (مثلاً ۴۵%) را به DCS ارسال میکند و برای شیرهای کنترل پیوسته (Modulating) ضروری است.
- مشکل رایج: اگر پوزیشنر یا ترنسمیتر خراب باشد، DCS ممکن است وضعیت نادرست را نمایش دهد، درحالی که شیر در فیلد وضعیت متفاوتی دارد!
۴. مثال عملی از خطای احتمالی
سناریو:
اپراتور DCS میبیند که شیر ۱۰۰% باز است (رنگ سبز)، اما دبی صفر است!
دلایل احتمالی:
قطع هوای ابزاری (شیر FC در فیلد بسته است).
پوزیشنر معیوب (سیگنال باز بودن اشتباه ارسال میکند).
ترنسمیتر دبی خراب است (مقدار واقعی را اندازه نمیگیرد).
راه حل:
چک فیزیکی شیر در فیلد (مشاهده نشانگر مکانیکی).
تست پوزیشنر و I/P Converter.
بررسی فشار هوای ابزار دقیق.
۵. نکات ایمنی و نگهداری
بازرسی دوره ای:
کالیبراسیون پوزیشنر و ترنسمیترها هر ۶ ماه.
تست عملکرد Fail-Safe شیرها (قطع هوای ابزاری و مشاهده رفتار شیر).
آموزش اپراتورها:
تفاوت بین وضعیت DCS و وضعیت فیزیکی شیرها باید به طور واضح آموزش داده شود.
استفاده از نشانگرهای محلی (Local Indicator) برای تأیید وضعیت شیر.
۶. جمعبندی
- DCS فقط سیگنالها را نمایش میدهد، نه واقعیت فیزیکی را!
- برای اطمینان از همخوانی DCS و فیلد، باید از ابزارهای دقیق (پوزیشنر، ترنسمیتر، لیمیت سوئیچ) استفاده کرد.
- مشکلات رایج: قطع هوای ابزاری، خرابی پوزیشنر، خطای ترنسمیتر.
- راه حل نهایی: همیشه وضعیت فیزیکی شیرها را در فیلد چک کنید!
