تریپهای رایج توربین بخار و روشهای جلوگیری از آنها
مقدمه: چرا توربین بخار درست وقتی به آن نیاز داریم تریپ میکند؟
اگر چند سال در واحد بخار یا سیکل ترکیبی کار کرده باشید، احتمالاً این سناریو را دیدهاید: پیک بار شبکه، همهچیز روی روال، ناگهان آلارمهای زرد تبدیل به قرمز میشوند و واحد با یک تریپ تمیز یا حتی نامنظم از مدار خارج میشود. نه تنها ظرفیت تولید از دست میرود، بلکه اعتماد به تجهیزات و تیم عملیات هم خدشهدار میشود. سؤال پرتکرار مهندسان و مدیران نگهداری همین است: «چطور تریپهای رایج توربین بخار را قبل از وقوع شناسایی و پیشگیری کنیم؟»
بر اساس تجربه میدانی (نه آمار رسمی)، بیش از نیمی از تریپهای واحد بخار، مستقیماً از خود توربین نیست؛ بلکه از سیستمهای جانبی مانند روغنکاری، خلأ کندانسور، آب تغذیه یا خطاهای ابزار دقیق نشئت میگیرند. در این مقاله یک نقشه عملیاتی و حرفهای برای مدیریت تریپهای رایج توربین بخار و روشهای جلوگیری از آنها ارائه میکنم؛ طوری که برای مهندس برق، ابزار دقیق، مکانیک و مدیر نگهداری قابل اجرا باشد.

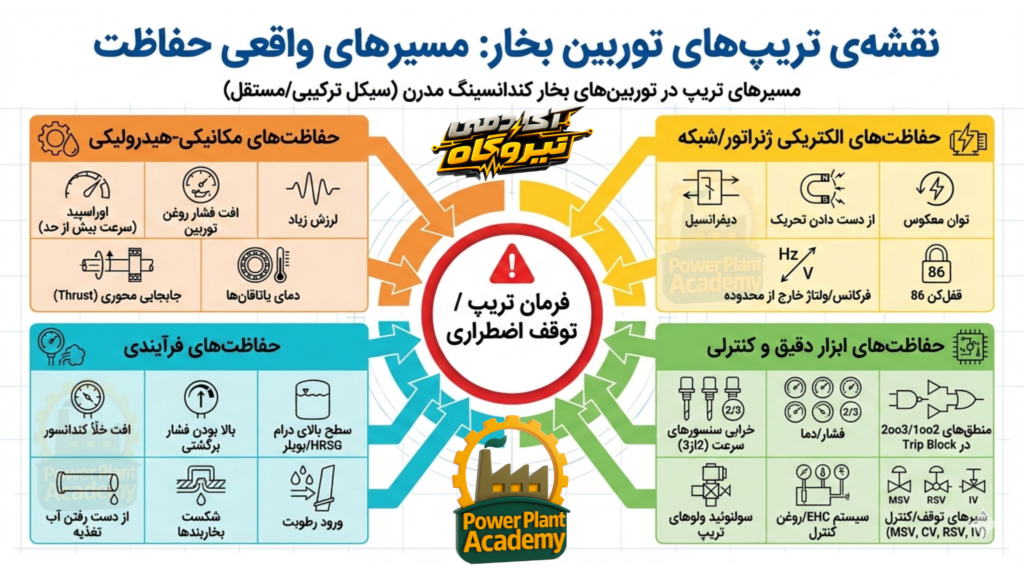

نقشهی تریپهای توربین بخار: مسیرهای واقعی که توربین از آن تریپ میگیرد
قبل از فهرست کردن تریپها، باید معماری حفاظت را بشناسیم. تقریباً همه توربینهای بخار کندانسینگ مدرن (واحدهای بخارِ سیکل ترکیبی یا واحدهای بخار مستقل) مسیرهای تریپ زیر را دارند:
- حفاظتهای مکانیکی-هیدرولیکی: اوراسپید (سرعت بیش از حد)، افت فشار روغن توربین، لرزش زیاد، جابجایی محوری (Thrust)، دمای یاتاقانها.
- حفاظتهای فرآیندی: افت خلأ کندانسور، بالا بودن فشار برگشتی، سطح بالای درام HRSG/بویلر، از دست رفتن آب تغذیه، شکست بخاربندها (Gland Sealing) و ورود رطوبت.
- حفاظتهای الکتریکی ژنراتور/شبکه: دیفرانسیل، از دست دادن تحریک، توان معکوس، فرکانس/ولتاژ خارج از محدوده، قفلکن 86.
- حفاظتهای ابزار دقیق و کنترلی: خرابی سنسورهای سرعت (2از3)، فشار/دما، منطقهای 2oo3/1oo2 در محل Trip Block، سولنوئید ولوهای تریپ، سیستم EHC/روغن کنترل و شیرهای توقف/کنترل (MSV, CV, RSV, IV).
در اغلب واحدها، «تریپ» از دو مسیر فرمان میگیرد: الکترونیکی/منطقی (از DCS/ESD/Protection Relays به سولنوئیدهای Trip) و مکانیکی (مانند مکانیزم اوراسپید مستقل). فهم این معماری کلید عیبیابی است: هر بار تریپ شد، به توالی رویدادها (SOE)، چاپ Trip Log، فشار هدر EHC، وضعیت سولنوئیدها و موقعیت ولوهای توقف نگاه کنید تا بفهمید فرمان تریپ از کدام مسیر آمده است.

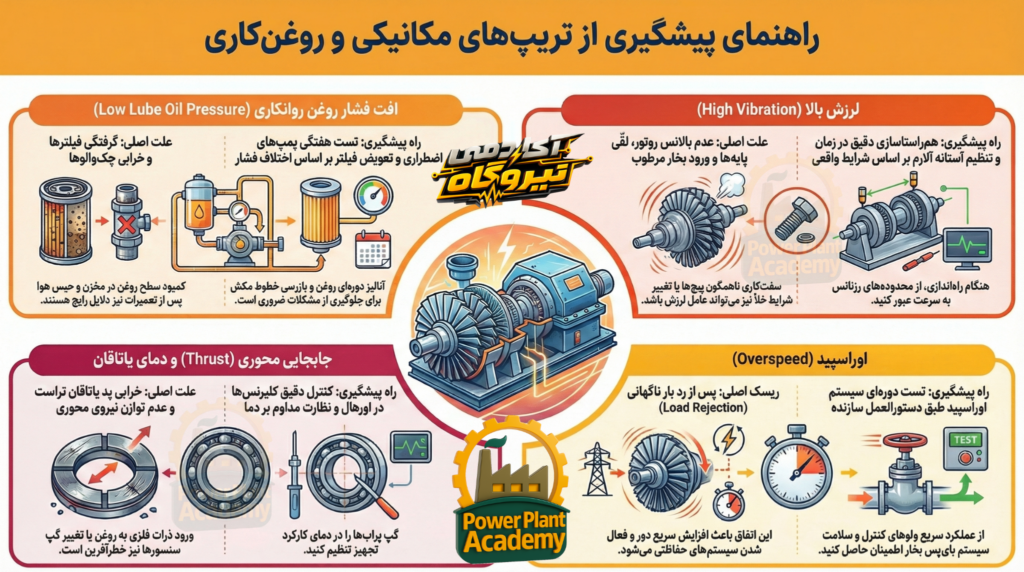

تریپهای مکانیکی و روغنکاری: علت، تشخیص، پیشگیری
بیشتر تریپهای “سخت و بدوقت” از حوزه روغن و مکانیک میآیند. چند مورد رایج و روشهای جلوگیری:
- افت فشار روغن روانکاری (Lube Oil Low-Low)
- نشانهها: افت ناگهانی فشار هدر، آلارم روشن شدن پمپ اضطراری، افزایش دمای یاتاقانها. اغلب با بسته شدن سریع MSV/CV همراه است.
- علل متداول: گرفتگی فیلتر دوبلکس، خرابی چکوالو خط بایپس، ایراد در تعویض گروه پمپها، کمبود سطح مخزن، حبس هوا بعد از سرویس، خرابی ترانسمیتر فشار.
- پیشگیری:
- تعویض فیلتر با اختلاف فشار معیار، نه زمان ثابت؛ DP Gauge را در لاگ روزانه ببینید.
- تست هفتگی پمپ AC Standby و DC Emergency با ثبت زمان رسیدن به فشار نرمال.
- بازرسی دورهای چکوالوها، بایپس ولو و خطوط مکش برای هواگیری.
- آنالیز روغن: NAS/ISO Code و لاک/وارنیش؛ اگر Varnish در EHC/لوپ روغن دیدید، فیلتراسیون رزینی/ECT را در برنامه بگذارید.
- لرزش بالا (Vibration High-High)
- نشانهها: افزایش RMS/Peak در پرابهای جابجایی یا ولتاژ پرابهای Eddy Current، همزمانی با عبور از رزنانس، یا بعد از گرم/سرد کردن.
- علل: بالانس نامناسب بعد از کارگاه، لقّی پایهها، سفتکاری ناهمگون پیچها، ورود بخار مرطوب، نشتی سیلها، تغییر شرایط خلأ و بار.
- پیشگیری:
- Trendگیری کانال به کانال؛ Thresholdهای هشدار/تریپ را بر اساس Base Line واحد خودتان تنظیم کنید نه کاتالوگ.
- همراستاسازی دقیق در Shutdown؛ مهرهگذاری و Torque با توالی مشخص.
- مدیریت راهاندازی: عبور سریع از محدودههای رزنانس و توقف نکردن در NCFها.
- تست سلامت کابلکشی و اتصال زمین سنسورها؛ تجمع نویز الکتریکی منبع تریپ کاذب است.
- جابجایی محوری (Thrust) و دمای یاتاقان
- علت: خرابی پد تراست، عدم توازن جریان محوری، ورود ذرات به روغن، تغییر گپ سنسور در اثر انبساط.
- پیشگیری: کنترل Clearanceها در اورهال، تنظیم دقیق گپ پرابها در دمای کارکرد، نظارت بر دمای روغن/یاتاقان و مقایسه تخابری بین یاتاقانها (Cross-Compare).
- اوراسپید (Overspeed)
- نشانهها: بعد از ریسک Load Rejection، افزایش سریع RPM و عملکرد سیستم محدودکننده سرعت و نهایتاً تریپ.
- پیشگیری: تست دورهای اوراسپید طبق دستورالعمل سازنده، اطمینان از پاسخگویی سریع ولوهای اینترفستپ/کنترل، سلامت تنظیمات بایپس بخار به کندانسور برای جذب انرژی لحظهای.
درسآموخته: در یکی از واحدهای بخار جنوب کشور، دو تریپ متوالی به فاصله یک هفته رخ داد. علت مشترک: تعویض فیلتر دوبلکس روغن بدون هواگیری کامل. اولین بار افت فشار لحظهای تریپ داد، بار دوم حباب هوا به پرایم پمپ آسیب زد. راهحل ساده بود: دستورالعمل تعویض فیلتر بازنویسی شد، پرج اجباری و چکلیست شیرها به آن افزوده شد.

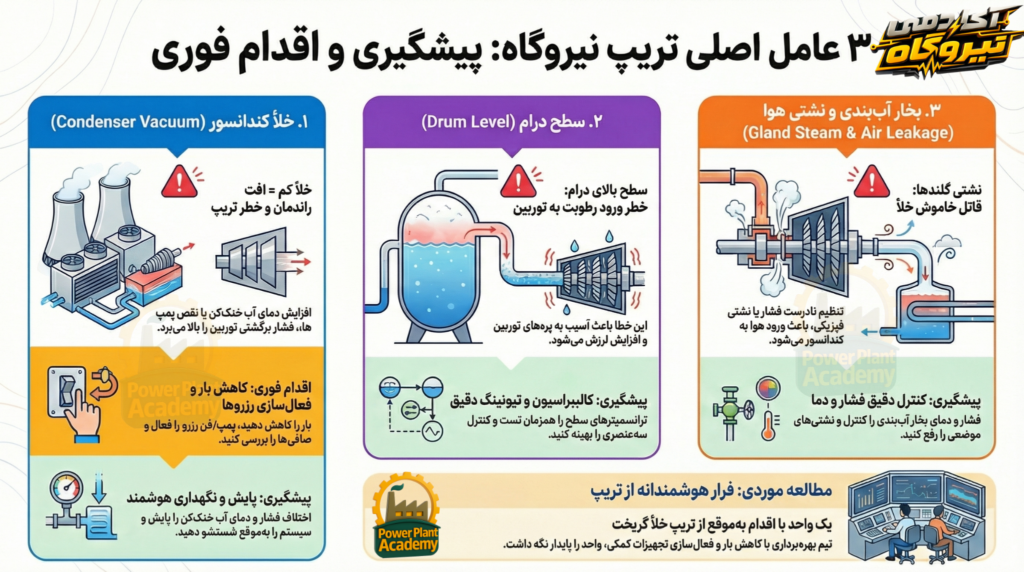

تریپهای خلأ و فرآیندی: کندانسور، HRSG و آب تغذیه
سه عامل فرآیندی، رکورددار تریپهای «زنجیرهای» هستند: خلأ، رطوبت/فشار برگشتی و سطح درام.
- خلأ کم (Low Vacuum / High Backpressure)
- وقتی آب خنککن گرم میشود یا CWP/ACC مشکل میگیرد، فشار برگشتی بالا میرود. نتیجه: افت راندمان و در آستانه بحرانی، تریپ حفاظت خلأ.
- اقدامات فوری:
- کاهش بار درجهای (Rate محدود) تا خروج از منطقه خطر.
- روی خط آوردن پمپ آب خنککن رزرو یا فن اضافی ACC.
- بازرسی Strainer/Debris Filter ورودی کندانسور.
- پیشگیری:
- پایش مداوم ΔT و ΔP مدار خنککن و شستوشوی برنامهای کندانسور/ACC مطابق فصل.
- سالمسازی سیستم خلازدا (Air Ejector یا VAC Pump) و کنترل نشتی هوا از فلنجها و گلندها.
- تنظیم Curves کاهش بار خودکار بر مبنای Backpressure واقعی واحد، نه مقادیر کتابی.
- سطح بالا در درام HRSG/بویلر (Drum Level High-High)
- علل: خطای کالیبراسیون لِول ترانسمیتر، پدیده Swell در تغییرات بار، کندی پاسخ ولو تغذیه، شکست دگازور، یا تغذیه معیوب سهعنصری.
- پیشگیری:
- سینککردن لولهای Redundant و Test Wet/Hot با همدمایی.
- تیونینگ کنترل سهعنصری با توجه به دینامیک واقعی HRSG.
- تمیزی پیتوت/Impulse Line و نصب تله بخار مناسب.
- نکته: High-High Drum Level اغلب منجر به ورود رطوبت به توربین و افزایش لرزش/کاهش عمر پرهها میشود. حفاظت بهجا، اما بهتر است با آلارمهای پیشهشدار و Runback به موقع مدیریت شود تا به تریپ نرسد.
- بخار بندها و رطوبت بخار (Gland Sealing / Moisture Carryover)
- نشتی گلند یا تنظیم نادرست فشار بخار بند، راه ورود هوا به کندانسور و افت خلأ است.
- پیشگیری: کنترل فشار و دمای گランドاستیم، سلامت Ejector/Seal Steam Regulator و نشتیهای موضعی.
مثال واقعی: در یک سیکل ترکیبی در حاشیه خلیج فارس، با بالا رفتن دمای آب ورودی کانال، Backpressure تا حد هشدار پیش رفت. تیم عملیات بهجای انتظار برای تریپ خلأ، بار را طبق منحنی اصلاحشده 2 درصد در دقیقه کاهش داد، فنهای ACC رزرو را وارد مدار کرد و گرفتگی Strainer ورودی را رفع کرد؛ واحد از تریپ گریخت.
تریپهای الکتریکی ژنراتور و شبکه: هماهنگی حفاظتها کلید است
بسیاری از مهندسان مکانیک، ریشه تریپهای «بیمقدمه» توربین را در ژنراتور و شبکه پیدا میکنند. چند مورد کلیدی:
- دیفرانسیل ژنراتور و قفلکن 86
- رویداد: هر حفاظتی که 86 را عمل بدهد، عملاً به تریپ توربین منجر میشود.
- پیشگیری: تست دورهای رلهها، بررسی CT/VT، سلامت اتصالات و باتری DC، تمیزی تابلوها و کنترل رطوبت.
- از دست دادن تحریک (Loss of Excitation) و خروج از سنکرون
- اقدامات: ورود سریع AVR رزرو یا حالت دستی، کاهش بار، بررسی Brush/Ring یا سیستم استاتیک تحریک.
- افت/افزایش فرکانس/ولتاژ شبکه و Load Rejection
- خطر: Load Rejection اگر بایپس بخار به کندانسور آماده نباشد، مستقیماً به اوراسپید ختم میشود.
- پیشگیری: تست ماهانه مسیرهای بایپس بخار، پاسخ ولوهای RSV/IV، و تطابق تنظیمات Runback با سناریوهای شبکه.
سناریوی قابل تکرار: در یک نیروگاه، افت ولتاژ باس DC بهدلیل باتری کهنه، رله 86 را بیدلیل تحریک کرد و منجر به تریپ توربین شد. پس از آن، PM باتری و تست دورهای Under-Voltage با بار مصنوعی در برنامه گنجانده شد و تکرار نشد.

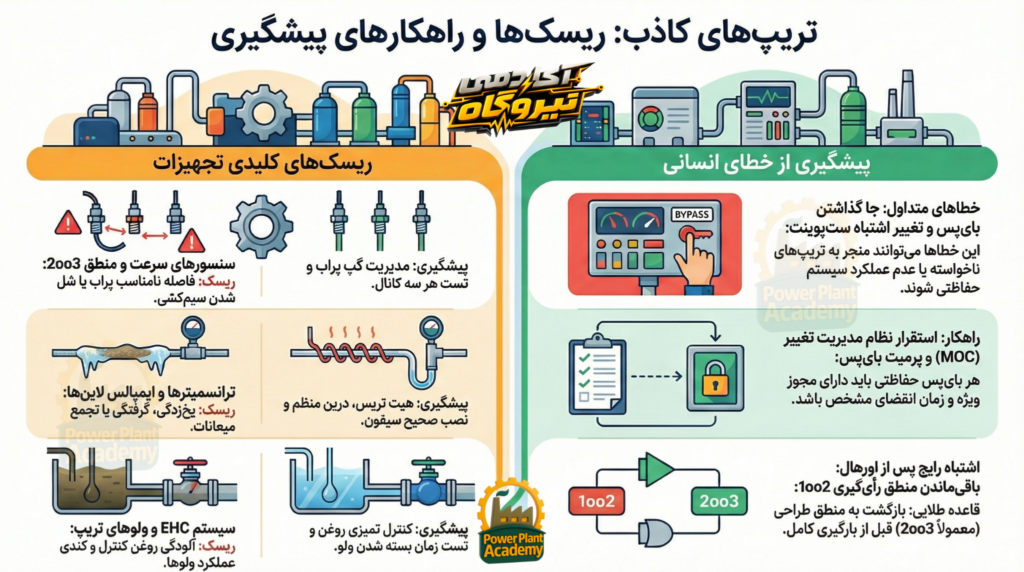

تریپهای ابزار دقیق، منطق حفاظتی و خطای انسانی: تریپ کاذب را جدی بگیرید
تریپ کاذب معمولاً از همین بخش میآید: سنسور معیوب، منطق اشتباه، کابلکشی بد، یا بایپس置ی که بعد از تعمیرات جا مانده است.
- سنسور سرعت و منطق 2از3
- ریسک: فاصله نامناسب پرابهای سرعت یا شُل شدن سیمکشی باعث قرائتهای غلط و رأی اشتباه میشود.
- پیشگیری: مدیریت گپ پراب در شرایط داغ، تست تابعی هر سه کانال، تعیین Voting مناسب (2oo3) و آلارم Mis-Compare قبل از رأی تریپ.
- ترانسمیترها و ایمپالس لاینها
- ریسک: آب/میعان در لاینهای فشار بخار، یخزدگی فصلی یا گرفتگی با رسوب.
- پیشگیری: نصب صحیح سیفون، Heat Trace در سرما، درین/بلوود منظم و تصحیح دما-فشار در کالیبراسیون.
- سیستم EHC و ولوهای تریپ
- ریسک: آلودگی روغن کنترل، گیر کردن Spool سروو ولو، کندی ولو تریپ و نشت داخلی.
- پیشگیری: کنترل Cleanliness طبق ISO، فلاشینگ آگاهانه بعد از تعمیرات، تست زمانبندی بستهشدن (Closure Time) و ثبت آن.
- خطای انسانی
- مثالها: جا گذاشتن بایپس، اشتباه در تغییر Setpoint، شلبستن کابل سنسور.
- پیشگیری: نظام MOC (مدیریت تغییرات) برای هر تغییر ستپوینت/منطق، Permit ویژه برای هر بایپس حفاظتی با زمان انقضا، و بازبینی دو نفره قبل از تحویل.
خطای رایج: بعد از اورهال، برخی واحدها با Vote موقت 1oo2 روشن میشوند و همانطور میمانند. نتیجه؟ افزایش احتمال تریپ کاذب. قاعده طلایی: بازگشت Vote به حالت طراحی (معمولاً 2oo3) قبل از بارگیری.

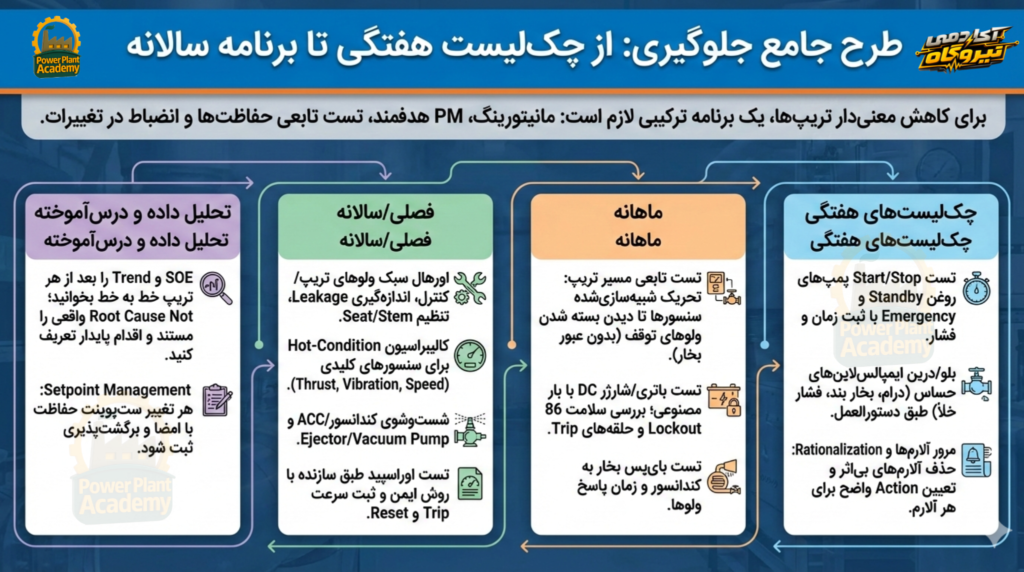

طرح جامع جلوگیری: از چکلیست هفتگی تا برنامه سالانه
برای کاهش معنیدار تریپها، یک برنامه ترکیبی لازم است: مانیتورینگ، PM هدفمند، تست تابعی حفاظتها و انضباط در تغییرات.
- چکلیستهای هفتگی
- تست Start/Stop پمپهای روغن Standby و Emergency با ثبت زمان و فشار.
- بلو/درین ایمپالسلاینهای حساس (درام، بخار بند، فشار خلأ) طبق دستورالعمل.
- مرور آلارمها و Rationalization: حذف آلارمهای بیاثر و تعیین Action واضح برای هر آلارم.
- ماهانه
- تست تابعی مسیر تریپ: تحریک شبیهسازیشده سنسورها تا دیدن بسته شدن ولوهای توقف (بدون عبور بخار).
- تست باتری/شارژر DC با بار مصنوعی؛ بررسی سلامت 86 Lockout و حلقههای Trip.
- تست بایپس بخار به کندانسور و زمان پاسخ ولوها.
- فصلی/سالانه
- اورهال سبک ولوهای تریپ/کنترل، اندازهگیری Leakage، تنظیم Seat/Stem.
- کالیبراسیون Hot-Condition برای سنسورهای کلیدی (Thrust، Vibration، Speed).
- شستوشوی کندانسور/ACC و بازرسی Ejector/Vacuum Pump.
- تست اوراسپید طبق سازنده با روش ایمن و ثبت سرعت Trip و Reset.
- تحلیل داده و درسآموخته
- SOE و Trend را بعد از هر تریپ خط به خط بخوانید؛ Root Cause واقعی را مستند و اقدام پایدار تعریف کنید.
Setpoint Management: هر تغییر ستپوینت حفاظت با امضا و برگشتپذیری ثبت شود.
نوع تریپ | ابزار تشخیص | رِنج ستپوینت رایج (تقریبی) | اقدامات فوری | اقدامات پیشگیرانه |
اوراسپید | ۳ پراب سرعت + مکانیزم مکانیکی | حدود ۱۰٪ بالاتر از نامی (بسته به OEM) | بررسی بایپس و ولوها، ثبت SOE | تست دورهای، صحت Vote، آمادهبهکاری بایپس |
فشار روغن پایین | ترانسمیتر فشار هدر L.O. | آستانه Low-Low طبق طراحی (اغلب ۲–۳ بار بالاتر از حد کاویتاسیون) | چک پمپ رزرو، بررسی فیلتر | PM پمپها، تعویض فیلتر بر اساس DP، هواگیری |
لرزش بالا | پراب جابجایی/شتابسنج | وابسته به Base Line واحد (معمولاً چند صد میکرون/ثانیه) | کاهش بار، عبور از رزنانس | بالانس، همراستاسازی، حذف نویز الکتریکی |
خلأ کم | ترانسمیتر Backpressure/Vacuum | نزدیک محدوده طراحی کندانسور (بر مبنای منحنی OEM) | کاهش بار، ورود CWP/ACC رزرو | تمیزی کندانسور/ACC، کنترل نشتی هوا |
سطح درام بالا | لول ترانسمیترهای Redundant | High-High طبق منطق بویلر/HRSG | بستن شیر تغذیه، تثبیت سطح | تیونینگ سهعنصری، تمیزی ایمپالس لاین |
قفلکن 86 (ژنراتور) | رلههای حفاظتی | — | ثبت علت، ایزوله خطا | تست رله، PM باتری/تابلو |
تذکر: ستپوینتهای واقعی باید دقیقاً طبق اسناد طراحی واحد و سازنده تنظیم شوند. مقادیر بالا صرفاً رِنجهای رایج هستند تا ذهنیت مهندسی بدهند، نه معیار تنظیم.
اشتباهات رایج مهندسان و اپراتورها که تریپ را قطعی میکند
- تنظیم آلارم/تریپ بر اساس مقادیر کتابی بدون توجه به Base Line واحد.
- بیتوجهی به Cleanliness EHC و اثر وارنیش بر سروو ولوها.
- رها کردن بایپس حفاظت بعد از تست و فراموشی بازگشت به حالت نرمال.
- عدم تست دورهای بایپس بخار و فرضِ آمادهبهکاری آن.
- نادیده گرفتن Mis-Compare بین کانالهای سرعت/لول/فشار تا وقتی دیر میشود.
دو مطالعه موردی کوتاه از واحدهای واقعی
- مطالعه ۱: تریپ روی Drum Level High-High بعد از تعویض ترانسمیتر
- علت ریشهای: تغییر محدوده کالیبراسیون یک ترانسمیتر بدون بهروزرسانی مقیاس DCS؛ Voting 2oo3 رأی غلط داد.
- اقدام اصلاحی: استقرار MOC برای هر تغییر ابزار دقیق، تست همدمایی سه کانال قبل از تحویل واحد.
- نتیجه: عدم تکرار در ۱۲ ماه بعدی.
- مطالعه ۲: تریپ لرزش در هوای مرطوب
- علت ریشهای: ورود رطوبت به بخار بهخاطر خرابی جداکننده رطوبت و تنظیم نبودن گلند. پرههای انتهایی LP دچار قطراتکوبی شدند و لرزش بالا رفت.
- اقدام اصلاحی: تعمیر Reheater Drain و Moisture Separator، تنظیم فشار گلند و افزودن آلارمهای روندی برای Superheat Margin.
- نتیجه: کاهش آلارمهای لرزش ۶۰٪ در تابستان بعدی.
پرسشهای متداول
- ستپوینت استاندارد تریپ اوراسپید توربین بخار چقدر است؟در بسیاری از طراحیها حدود ۱۰ درصد بالاتر از سرعت نامی تنظیم میشود، اما مقدار دقیق وابسته به سازنده و کلاس توربین است. فقط به دستورالعمل OEM واحد خود تکیه کنید و تست دورهای را فراموش نکنید.
- چطور از تریپ کاذب لرزش جلوگیری کنیم؟پایه را با Trend بلندمدت تعریف کنید، نویز الکتریکی را با زمینکردن صحیح و کابلهای شیلددار کم کنید، Vote/Alarm را منطقی تنظیم کنید، و پس از هر اورهال، بالانس و همراستاسازی را با مستندسازی Torque انجام دهید.
- بهترین روش تست دورهای ولو تریپ توربین بخار چیست؟تست تابعی بدون بخار: تحریک سیگنال تریپ تا فعال شدن سولنوئید و مشاهده بستهشدن ولو (با استروک تست محدود) و اندازهگیری زمان بستهشدن. نشتسنجی (Leak Test) در Shutdown و بازبینی Seat/Stem طبق برنامه سالانه تکمیلکننده است.
- چرا واحد من در تابستان بیشتر بهخاطر خلأ کندانسور تریپ میکند؟افزایش دمای آب خنککن یا کارایی پایین ACC، Backpressure را بالا میبرد. برنامه شستوشوی کندانسور/Finها، افزودن فن/پمپ رزرو و Curve کاهش بار متناسب با دمای محیط راهحلهای اثباتشده هستند.
- برای جلوگیری از تریپ بهعلت افت فشار روغن چه PMهایی مؤثرترند؟تعویض فیلتر بر مبنای ΔP، تست دورهای پمپ رزرو و اضطراری، بازرسی چکوالوها، آنالیز Cleanliness و کنترل وارنیش در EHC/لوپ L.O. و هواگیری پس از هر مداخله.
جمعبندی
تریپهای توربین بخار «تصادفی» نیستند. بیشترشان از چند مسیر تکراری میآیند: روغن و مکانیک، خلأ و فرآیند، ابزار دقیق و منطق، و حفاظتهای الکتریکی. اگر معماری حفاظت را بشناسید، Trend و SOE را جدی بگیرید، تست تابعی منظم انجام دهید و تغییرات را با انضباط مدیریت کنید، تعداد تریپها و شدت عواقبشان بهطور محسوس پایین میآید.
یک توصیه صمیمی: به جای واکنش بعد از تریپ، امروز یک جلسه کوتاه بین برق، ابزار دقیق و مکانیک بگذارید و سه نقطه بحرانی واحدتان را که «بیشترین احتمال تریپ» دارند مشخص و برایشان چکلیست سریع بنویسید. همین کار ساده بارها واحد را از تریپ نجات داده است.
اگر نیاز به مرور چکلیستهای عملیاتی، نمونه لاجیکهای حفاظت، یا تجربه میدانی بیشتر داشتید، تیم «آکادمی نیروگاه» میتواند همراه خوبی باشد. هر سؤال یا مورد خاصی دارید، با ما در تماس باشید؛ خوشحال میشویم روی سناریوی واقعی واحد شما راهحل عملی ارائه کنیم.
